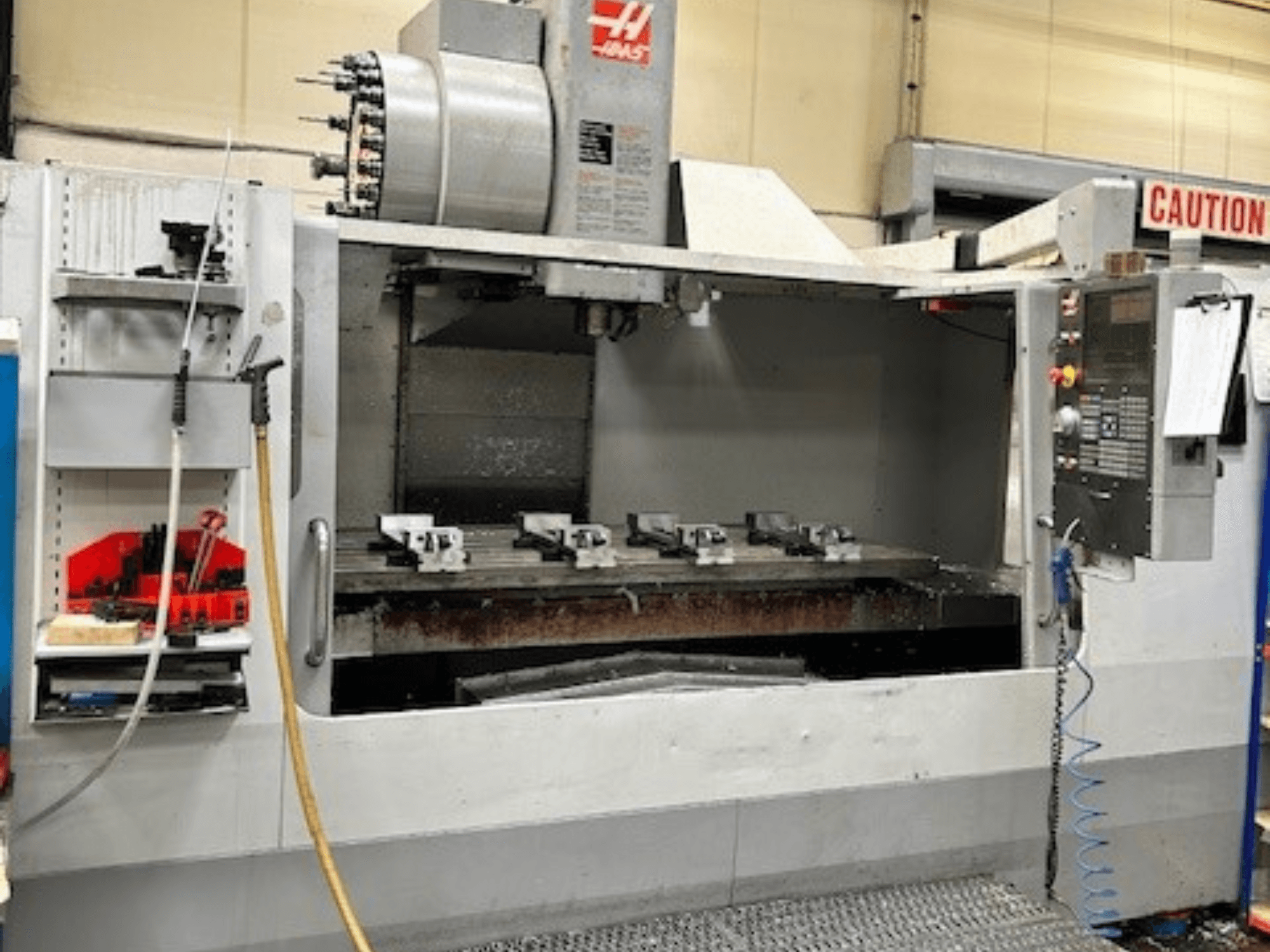

HAAS - VF-9/40HE GB-MIL-HAA-2008-00003

Seyahatler

• İş mili burnundan tablaya: 102-864 mm

Tablo

• Boyut: 2,134 × 914 mm

• T yuvası genişliği: 15,9 mm

• T yuvası merkez mesafesi: 125 mm

Besleme Oranları

• Hızlı travers (X): 15,2 m/dak

• Hızlı travers (Y, Z): 15,2 m/dak

• Maksimum kesme ilerlemesi: 12,7 m/dak

Mil

• Maksimum tork: 102 Nm @ 1.400 rpm

• Rulmanlar: ABEC Sınıf 7

• Elektronik iş mili yönlendirme

Takım değiştirici

• Kapasite: 24+1 standart (40+1 opsiyonel)

• Alet tipi: CT40 standart / BT opsiyonel

• Maksimum takım çapı: 76 mm (tüm cepler dolu); 152 mm (bitişik cepler boş)

• Maksimum takım uzunluğu: -

• Tip: Elektromekanik, kam tahrikli

• Aletten alete: 2,8 sn

• Çipten çipe: 3.6 s

Makine gereksinimleri

• Güç gereksinimi: 14 kVA

• Voltaj: 200-250 VAC, 3 fazlı, 50-60 Hz

• Hava gereklidir: 6,9 bar'da 113 L/dak

Muhafaza

• Tam çelik muhafaza
