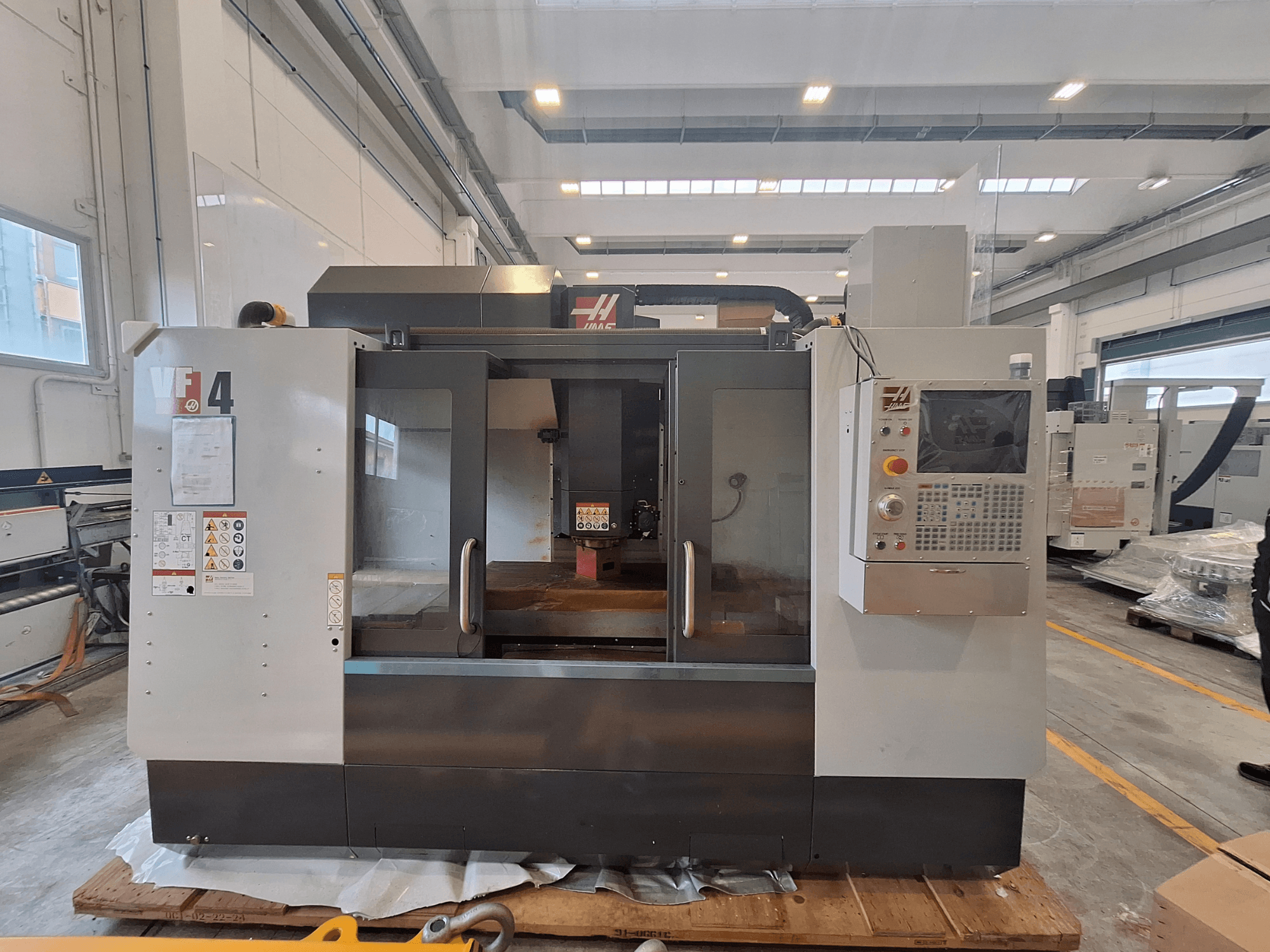

HAAS - VF-4IT-MIL-HAA-2024-00002

İlerleme Kuvveti: X: 11343 N; Y: 11343 N; Z: 18683 N

Hızlı Hareket: 25,4 m/dk

Dış uzunluk: 1321 mm

Dış genişlik: 457 mm

T-kanal boyutu: 15,90 mm ila 16,00 mm

T-yiv sayısı: 5

Dikey iş mili ile tabla arasındaki maksimum mesafe: 742 mm

Tablo yükü: 1588 kg

Takım yuvası sayısı: 30+1

Maksimum takım uzunluğu: 330 mm

Ana elektrik bağlantısı: 220 VAC / 440 VAC, 3 faz

Hava basıncı: 5,5 bar

Hava beslemesi: 113,0 L/dk @ 6,9 bar

Showroom Makinesi

İş mili ucu ile tabla arası mesafe (~ min): 107 mm

Maksimum tork: 122,0 Nm @ 2000 rpm

Opsiyonel dişli kutusu ile maksimum tork: 339 Nm @ 450 rpm

Rulman yağlaması: Hava / Yağ Enjeksiyonu

Soğutma: Sıvı Soğutmalı

T-Yuvası merkez mesafesi: 80 mm

Maksimum kesme ilerleme hızı: 16,5 m/dk

Takım değiştirici tipi: Yandan Monte Takım Değiştirici (SMTC)

Maks. takım çapı (tam): 64 mm

Maks. takım ağırlığı: 5,4 kg

Takımdan takıma (ort.): 2,80 s

Talaştan talaşa (ortalama): 3,60 s

Soğutma sıvısı kapasitesi: 208 L

Sıralı hava hortumu: 3/8 inç

Bağlantı elemanı (Hava): 3/8 inç

Giriş AC gerilimi (3 Faz) düşük: 220 VAC (Tam Yük Amperi: 70 A)

Giriş AC gerilimi (3 faz) yüksek: 440 VAC (Tam Yük Amperi: 35 A)
