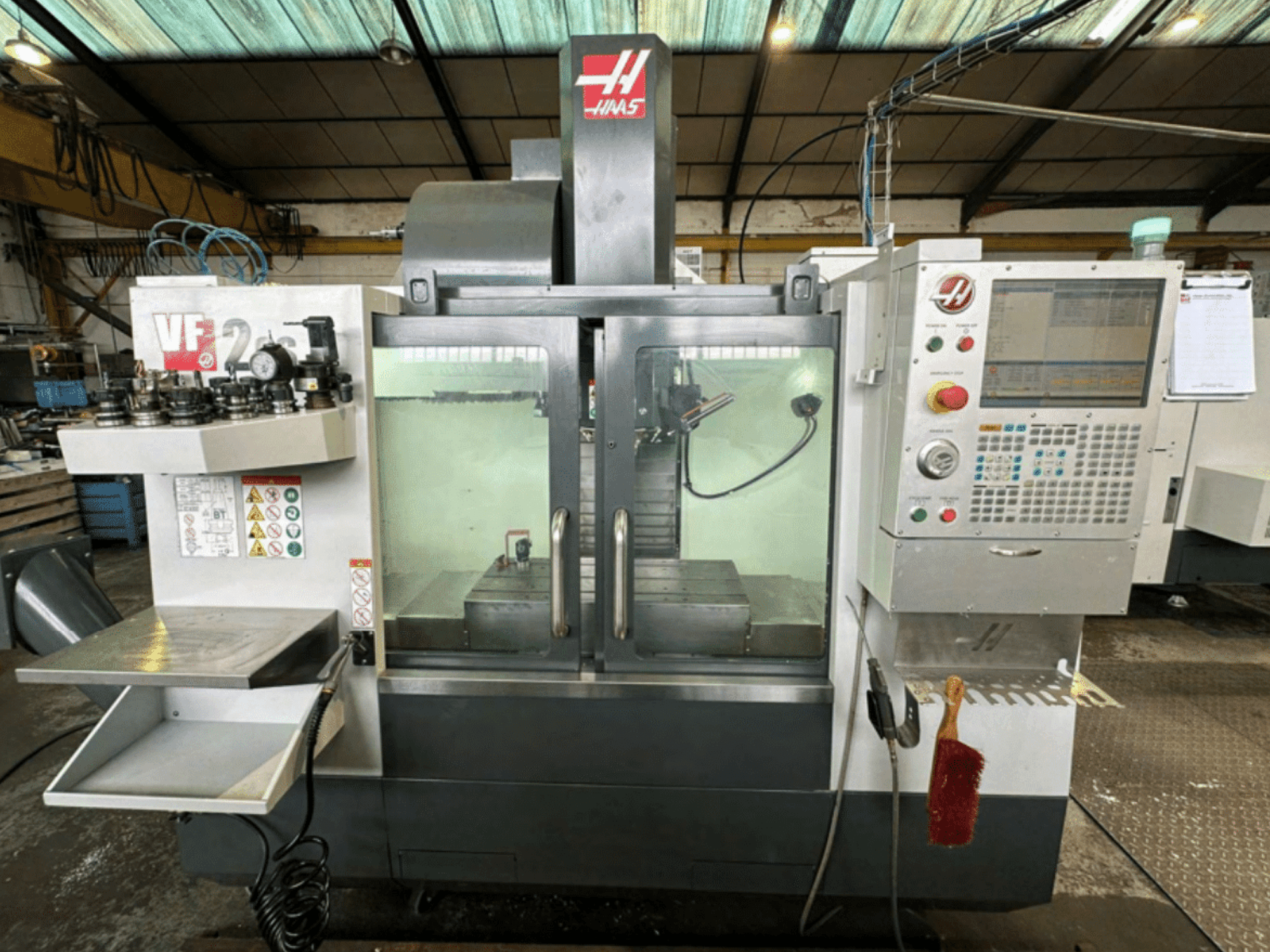

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Masa: 914 × 356 mm, 3 T yuvası, 16 mm (5/8") genişlik, 125 mm aralık

İş mili:

• Maksimum tork: Düşük devirde 120-125 Nm

• Rotasyon: CW/CCW programlanabilir (M03/M04), yönlendirme M19

• Yatak yağlama: hava/yağ

Takım değiştirici:

• Yana monteli SMTC süper hızlı, 30+1 istasyon

• Aletten alete: ~1,6 sn; çipten çipe: ~2.2 s

• Maksimum alet: 5 kg; Ø 76 mm (bitişik dolu) / Ø 127 mm (bitişik boş); uzunluk 279 mm

Besleme hızları ve performans:

• Hızlar (X/Y/Z): 35,6 m/dak

• Maksimum kesme ilerlemesi: 21 m/dak

• Yüksek hızlanma (Super Speed) ve yüksek hızlı işleme etkinleştirildi

Problama (WIPS, Renishaw), Haas VPS ile tam entegre:

• İş probu: otomatik sıfırlama, kontur ölçümü, delik merkezleri, açılı yüzeyler, konum doğrulama

• Takım probu: uzunluk/çap ölçümü, takım kırılma tespiti

Soğutma sıvısı ve pnömatik:

• Taşkın soğutma sıvısı 200 L tank ile; standart nozul yönü + mil halkası

• Delme/dokuma için sis yağlama

• Basınçlı hava: Takım değiştirme ve temizleme için 6,5-7 bar (95-100 psi)

Kontrol ve bağlantı (Haas NGC, 15" renkli ekran):

• Program belleği: 32 GB

• Kullanıcı arayüzü: menüler, dosya tarayıcı, ofsetler, entegre VPS

• Bağlanabilirlik: Wi-Fi, Ethernet, ön USB

• Programlama: makrolar (# değişkenler, IF/THEN, WHILE, hesaplamalar), VPS editörü, medya görüntüleme

Etkinleştirilmiş seçenekler/yazılım:

• Makrolar, döndürme ve ölçekleme, rijit kılavuz çekme, M19 iş mili yönlendirme

• Yüksek hızlı işleme, VPS düzenleyici, medya ekranı

• 4. eksen özelliği (kontrol), 32 GB bellek, Wi-Fi bağlantısı

• Takım ve iş ofsetleri, 12.000 rpm iş mili, WIPS (iş parçası + takım probu)
