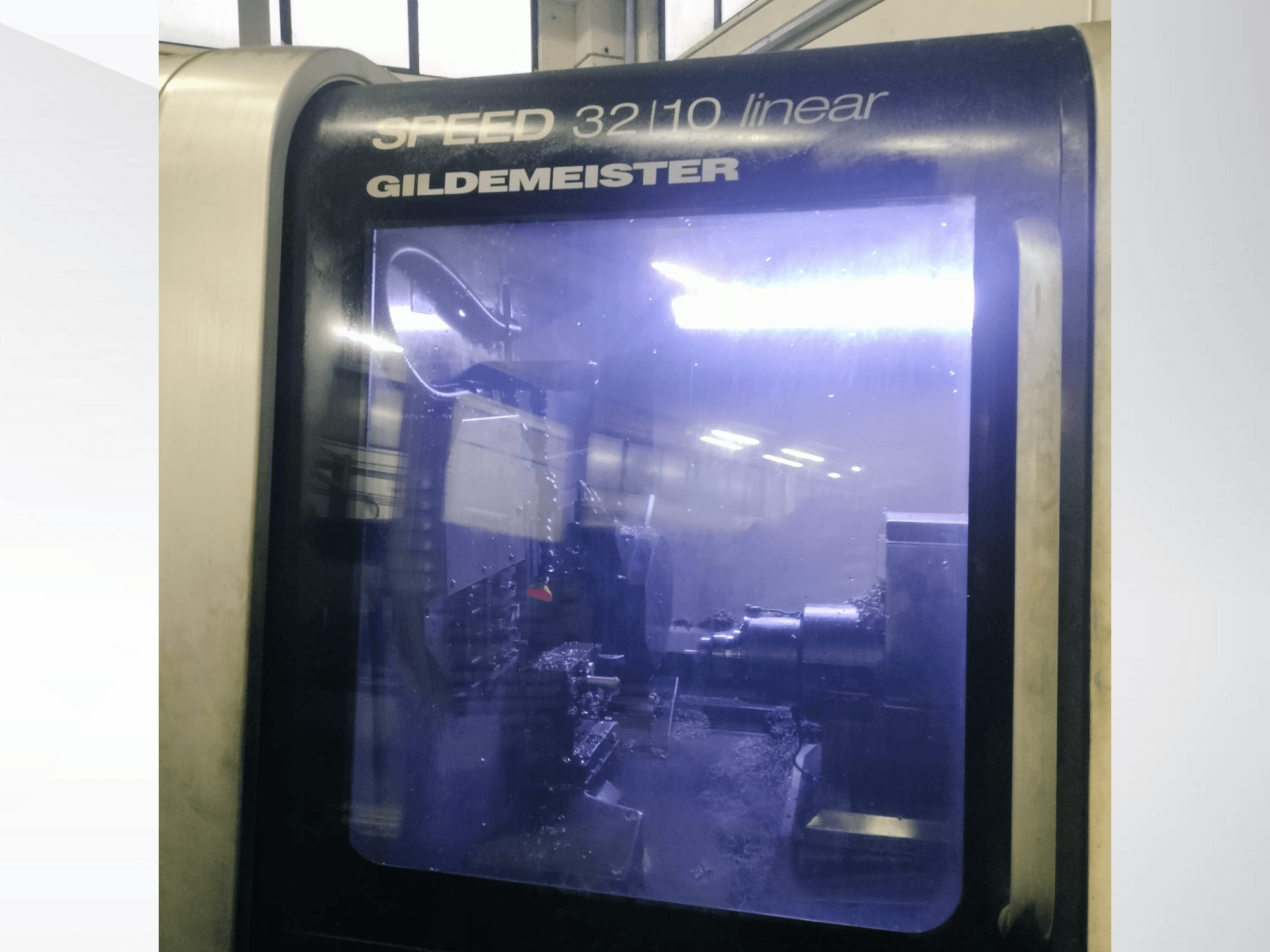

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Panel tipi: SlimLine

Ekran: 15" TFT Renkli

Kontrollü iş milleri (C eksenleri dahil): 2

Kontrol edilen eksenler: 8

Kanallar: 3

Çubuk kapasitesi: 33 mm (maks. 36 mm)

Çekme borusu iç çapı: 46 mm

Maksimum hız: 8000 rpm

Nominal tork (S1): 24 Nm

Nominal güç (S1): 5,5 kW

Çekme borusu iç çapı: 38 mm

Maksimum hız: 8000 rpm

Nominal tork (S1): 9,4 Nm

Nominal güç (S1): 3,7 kW

Eksen X1

• Seyahat: 50 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 10 m/s²

• Nominal itme kuvveti (S1): 1200 N

Eksen Y1

• Seyahat: 350 mm

• Maksimum hız: 30 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 5000 N

Eksen Z1

• Seyahat: 320 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 2500 N

Eksen X2

• Seyahat: 310 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 2500 N

Eksen Z2

• Seyahat: 320 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 2500 N

Eksen X3

• Seyahat: 80 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 1200 N

Eksen Y3

• Hareket: 60 mm (±30 mm)

• Maksimum hız: 18 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 5000 N

Eksen Z3

• Seyahat: 150 mm

• Maksimum hız: 40 m/dak

• Maksimum hızlanma: 5 m/s²

• Nominal itme kuvveti (S1): 2500 N

Taret

• Toplam istasyon sayısı: 16

• Sabit harici aletler: 8

• Takım sapı boyutu: 16×16 mm

• Tahrikli alet istasyonları: 16

• Pens tipi: ESX/ER 20

• Maksimum tahrik hızı: 5000 rpm

• Nominal tork (S1): 4,8 Nm

• Nominal güç (S1): 1,5 kW

Araçlar

Takım Tutucu Kızağı 1

• Toplam istasyon sayısı: 10

• Sabit harici aletler: 6

• Takım sapı boyutu: 16×16 mm

• Tahrikli araçlar: 4

• Pens tipi: ESX/ER 20

• Maksimum tahrik hızı (GEO 7-9): 5000 rpm

• Nominal tork (S1): 2,19 Nm

• Nominal güç (S1): 0,55 kW

• İkincil tahrik hızı (GEO 8-10): 3333 rpm

• Nominal tork (S1): 3,28 Nm

• Nominal güç (S1): 0,55 kW

Geri Çalışma Kaydırağı

• Toplam istasyon sayısı: 4 + 2

• Dahili sabit aletler: 3

• Takım tutucu çapı: 25 mm

• Harici sabit aletler: 1

• Tahrik istasyonları: 2

• Pens tipi: ESX/ER 16

• Maksimum tahrik hızı: 6000 rpm

• Nominal tork (S1): 1,75 Nm

• Nominal güç (S1): 0,55 kW

Medya

Yağlama Sistemi

• Tank kapasitesi: 2,9 L

• Çalışma basıncı: 30 bar

• Durma süresi: 7 dakika

• Çalışma döngüsü süresi: 30 saniye

• Yağlayıcı tipi: Castrol Magna BD 68

Pnömatik Sistem

• Minimum çalışma basıncı: 5 bar

• Maksimum çalışma basıncı: 6 bar

• Tüketim 60 NL/dak
