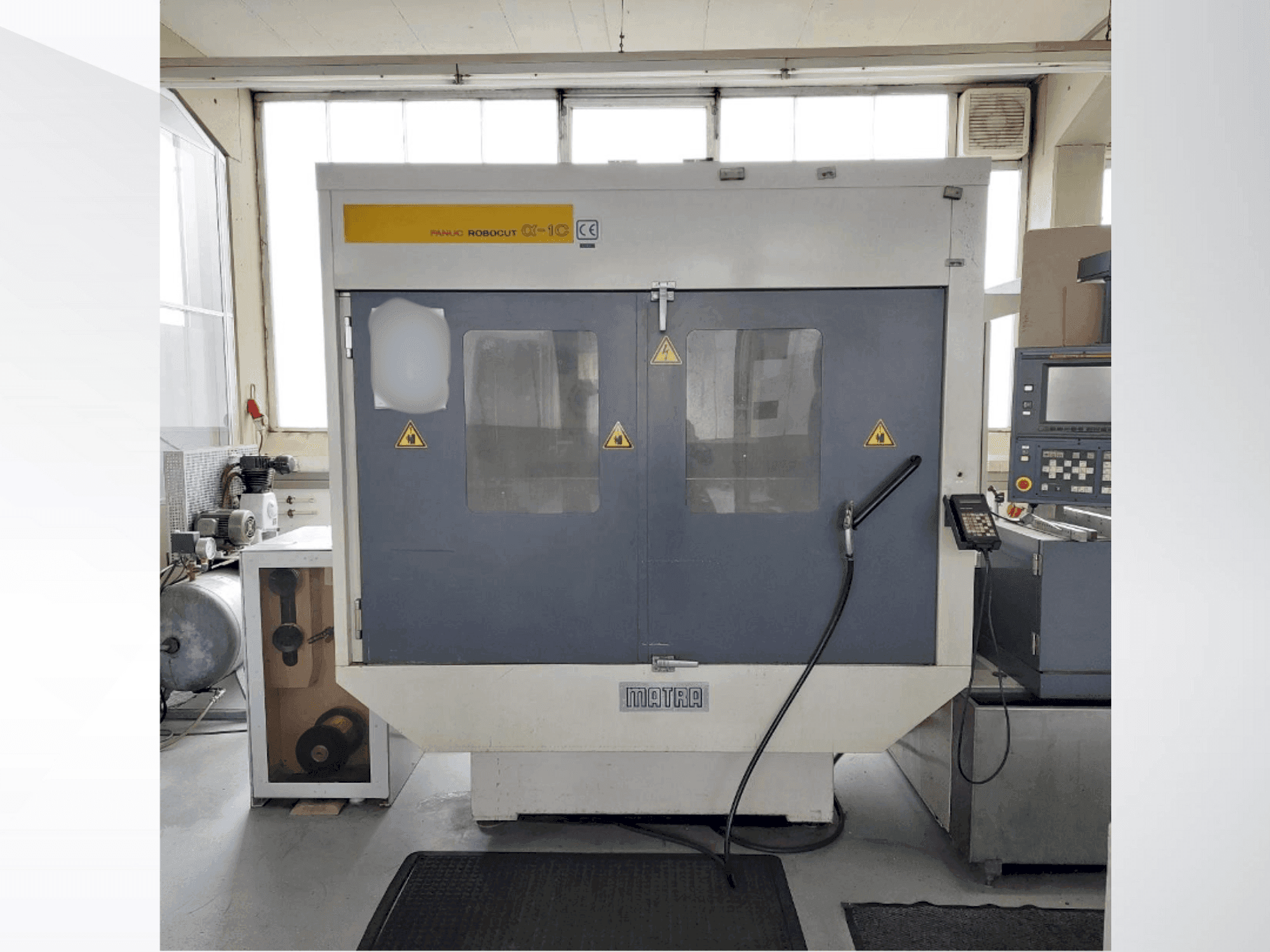

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Ek ekipman

• Bedra tel çözme cihazı BAS 45/100E (makinenin solunda), 45 kg ağırlığa kadar tel makaralarını taşıyabilir

Makine Avantajları

Niteliksel Makine Faydaları

• Fanuc sistem 16-wb ile gelişmiş kontrol sistemi

• Ayarlanabilir tel çapı ve gerginliği ile çok yönlü tel erozyon yetenekleri

Teknik Makine Avantajları

• Makine Tipi: CNC Tel EDM (Tel Elektrik Deşarj Makinesi)

• Kontrol Sistemi: FANUC System 16-WB (32 bit CNC)

• Kontrol Edilen Eksen Sayısı: 5

• Koordinat Hareketi X Ekseni: 520 mm

• Koordinat Hareketi Y Ekseni: 370 mm

• Koordinat Hareketi U Ekseni: ±60 mm

• Koordinat Hareketi V Ekseni: ±60 mm

• Z Ekseni Hareketi: 300 mm (su banyosunda 275 mm mümkün)

• Maksimum Koniklik Açısı: ±30° / 80 mm

• Opsiyonel Maksimum Koniklik Açısı: ±45° / 40 mm

• Hızlı Travers X Ekseni: 900 mm/dak

• Hızlı Travers Y Ekseni: 900 mm/dak

• Hızlı Travers U Ekseni: 450 mm/dak

• Hızlı Travers V Ekseni: 450 mm/dak

• Hızlı Travers Z Ekseni: 450 mm/dak

• Maksimum Hızlı Travers: 900 mm/dak

• En Küçük Tahrik Adımı Boyutu: 0,0001 mm

• Minimum Giriş Artışı: 0.0001 mm

• Minimum Komut Artışı: 0.0001 mm

• Maksimum Programlanabilir Boyut: ±9999.9999 mm

• Programlama Modu: Artımlı / Mutlak

• Enterpolasyon: Doğrusal ve Dairesel

• Program Hafıza Kapasitesi: 280 m

• Kontrol Ekranı: 9,5 inç Plazma Renkli Ekran

• Arayüz: RS-232C okuma / yazdırma

• Ölçekleme Aralığı: 0.001 - 99.999 ×

• Döndürme Fonksiyonu: ±0,001° - ±360°

• Tel Çapı Telafisi: ±99,9999 mm

• Maksimum Kesme İlerleme Hızı: 25 mm/dak

• Tel Kılavuz Elemanları Malzemesi: Elmas

• Uygulanabilir Tel Çapı: 0,2 - 0,3 mm

• Ayarlanabilir Tel Hızı: 0 - 15 m/dak

• Tel Gerilim Aralığı: 200 - 2500 g

• Maksimum İş Parçası Sıkma Yüzeyi: 750 × 590 mm

• Maksimum İş Parçası Boyutu: 790 × 730 × 275 mm

• Maksimum İş Parçası Yüksekliği (Su Banyosu): 300 mm (275 mm daldırılmış)

• Koaksiyel İş Mili ile Maksimum İş Parçası Ağırlığı: 650 kg

• Su Banyolu Maksimum İş Parçası Ağırlığı: 450 kg

• İzin Verilen İş Parçası Kütlesi: 650 kg

• Makine Ağırlığı: yaklaşık 2600 kg

• Makine Kütlesi (isim plakası): 2.3 t

• Makine Genişliği: 3270 mm

• Makine Derinliği: 2610 mm

• Makine Yüksekliği: 2240 mm

• Gerekli Kurulum Alanı: 4000 × 2860 mm

• Güç Kaynağı: 380 / 400 / 415 V ±10-15 %

• Elektrik Fazları: 3-Fazlı

• Frekans: 50 / 60 Hz

• Güç Gereksinimi: 11 kVA

• Soğutucu ile Bağlantı Değeri: 14 kVA

• En Küçük Komut Çözünürlüğü: 0.0001 mm

• Maksimum Programlanabilir Aralık: ±9999.9999 mm

• Bedra Tel Açma Cihazı: BAS 45/100E

• Maksimum Tel Makara Ağırlığı (çözme cihazı ile): 45 kg

• Çalışma Saatleri: 52881.1 h

Ekstra Bilgi

Makine hala güç altında
