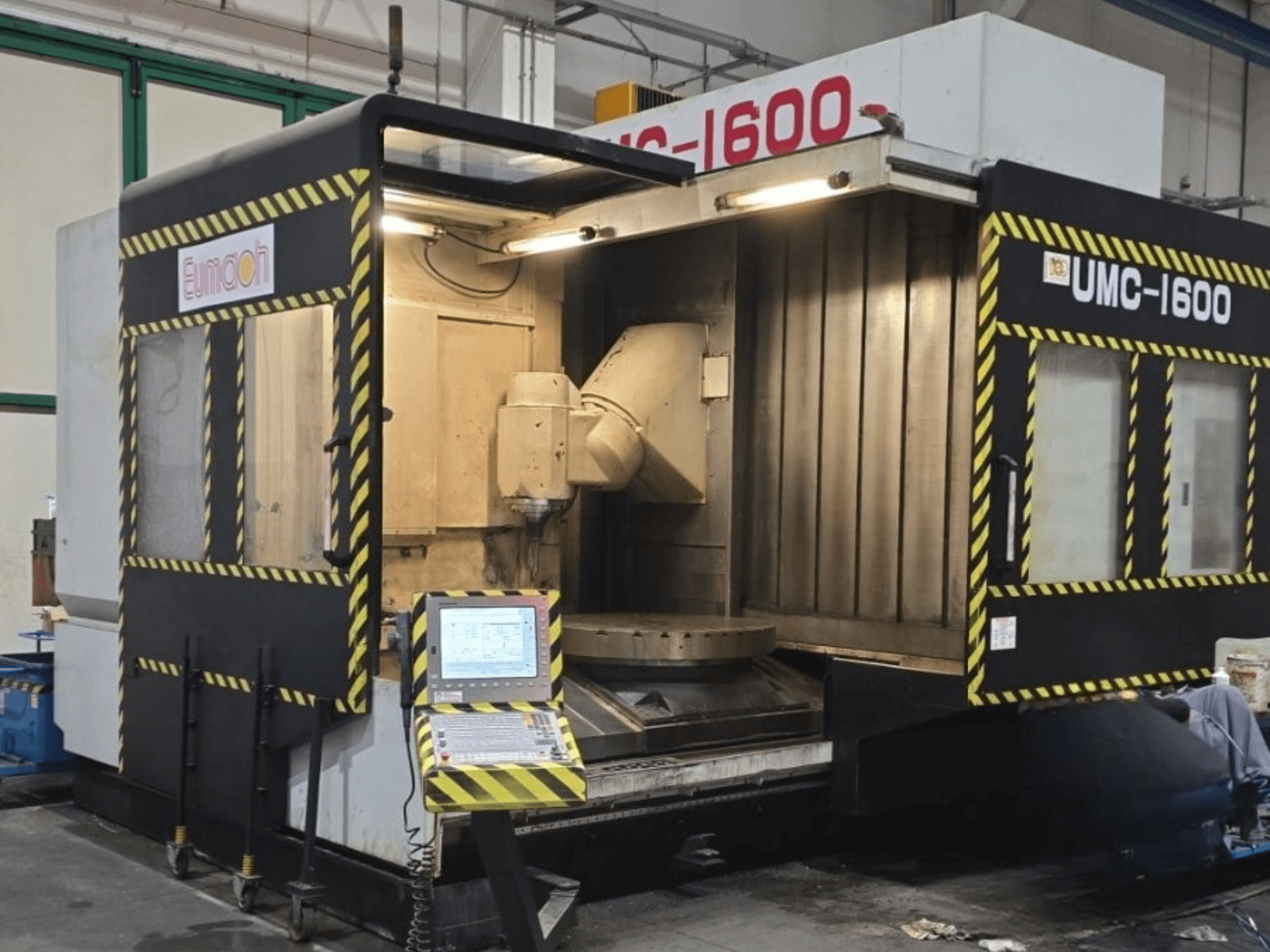

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE sertifikası: Evet

Hareket ve besleme

• B ekseni dönme aralığı: +10° ila −190°

• C ekseni dönüşü: 360°

• Hızlı hareket X/Y/Z: 24 / 24 / 24 m/dk

• Kesme ilerlemesi X/Y/Z: 20 / 20 / 20 m/dk

Döner tabla (C ekseni)

• Masa çapı: Ø1.320 mm

• Maksimum tabla hızı: 30 dev/dk

• Minimum indeksleme artışı: 0,001°

• Tahrik: Doğrudan tahrikli tork motoru

• T-kanalları: 13 kanal, boyut 18H, aralık 100 mm

• Zeminden masa yüksekliği: 1.085 mm

Döner kafa (B ekseni)

• Tahrik: Doğrudan tahrikli tork motoru

• Dönme süresi dikey ↔ yatay: 3 s

• Dönme aralığı: +10° / −190°

Mil

• Güç S1/S6: 37,4 / 54 kW

• Tork S1/S6: 170 / 390 Nm

• Ön iş mili yatak çapı: 100 mm

• İş mili merkezi ile kolon arası mesafe: 1.105 mm

• Mil konikliği: Onay bekleniyor (belgelerde HSK-A100, BT, CAT, SK50 seçenekleri belirtilmiştir)

Çalışma mesafeleri

• Dikey iş mili ucu ile tabla yüzeyi arası mesafe: 150–1.200 mm

• Yatay iş mili merkezi ile tabla yüzeyi arası mesafe: 100–1.150 mm

• Dikey iş mili ucu ile tabla merkezi arası mesafe: −300 ila 960 mm

• Yatay iş mili merkezinden tabla merkezine: −250 ila 1.010 mm

Otomatik takım değiştirici

• Tip: Kam kolu

• Maks. takım çapı: Ø150 mm

• Maks. takım uzunluğu: 350 mm

• Takım değiştirme konumu: Yatay

Kılavuz raylar ve bilyalı vidalar

• Doğrusal kılavuz boyutu X/Y/Z: 55 / 55 / 55 mm

• X/Y/Z eksenlerinde kılavuz ray sayısı: 4 / 2 / 2

• Kılavuz blok sayısı X/Y/Z: 8 / 4 / 6

• Bilyalı vida çapı X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Bilyalı vida adım mesafesi X/Y/Z: 16 / 12 / 12 mm

Elektriksel veriler

• Gerilim: 400 V

• Frekans: 50/60 Hz

• Bağlı yük: 80 kVA

Genel çizim, kurulum boyutlarını doğrular

Entegre özellikler/seçenekler

• Eşzamanlı 5 eksenli işleme

• Doğrudan tahrikli B ekseni döner kafa

• Doğrudan tahrikli C ekseni döner tabla

• RS-232 arayüzlü HEIDENHAIN iTNC 530 HSCI kontrol ünitesi

• X, Y, Z eksenlerinde lineer ölçekler

• B ve C eksenlerinde döner enkoderler

Onay bekleniyor (makine bilgileri)

• Kesin iş mili konisi

• Çalışma saatleri

• İş mili saatleri

• 60 takımlık magazin ve listelenen tüm ekipmanların bu makineye monte edildiğinin teyidi

Ek ekipman

• Zincir tipi talaş konveyörü

• İki adet vidalı talaş konveyörü

• Tavanlı tam sıçrama koruyucu (kapalı muhafaza)

• Programlanabilir soğutma sıvısı sistemi

• Mil hava püskürtme

• İş mili su soğutucusu (chiller)

• Çalışma lambası

• Makine durum ışığı

• Makine ve kontrol kılavuzları

• Alet kutusu

• Makineyle birlikte yaklaşık 40 adet HSK-100 takım tutucu verilmektedir.

Onay bekleniyor (aksesuarlar)

• İş mili üzerinden soğutma sıvısı (CTS)

• Dokunmatik prob (iş parçası ölçümü)

• Takım ölçüm sistemi (takım ayarlayıcı)

• Dahil edilen takım tutucular ve aksesuarların tam listesi
