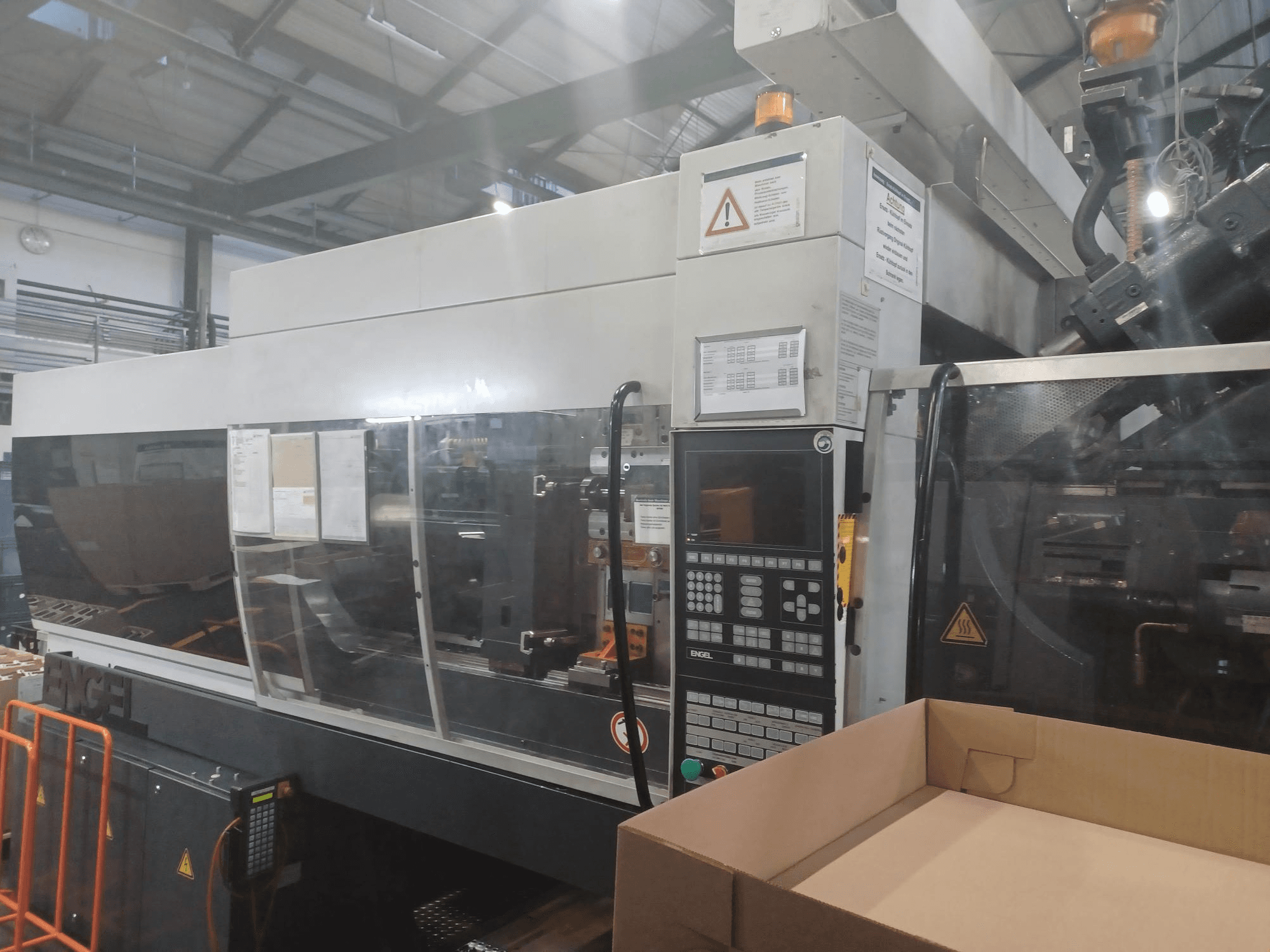

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Konfigürasyon: 2K (iki bileşenli enjeksiyon kalıplama makinesi)

• Sıkıştırma ünitesi:

  • Merdane boyutları (Y x V): 920 x 760 mm

  • Kalıp montaj yüksekliği (min): 500 mm

  • Açılış stroku: 750 mm

  • Maks. gün ışığı (merdane mesafesi): 1150 mm

  • Maks. kalıp ağırlığı: 3000 kg (her bir taraf için 1500 kg)

  • Ejektör stroku: 150 mm

  • Ejektör kuvveti: 80 kN

  • Çekirdek çekme: 3 (ejektör tarafı)

  • Merkezleme halkası çapı (ejektör tarafı): 200 mm

• Enjeksiyon ünitesi 1 (Birincil - 650H):

  • Vida çapı: 40 mm

  • Enjeksiyon basıncı: 1946 bar

  • Atış hacmi (süpürülmüş): 251 ccm

  • Atış ağırlığı (PS): 216 g

  • Vida hızı: 290 rpm

  • L/D oranı: 20

  • Nozul yarıçapı: 15 mm

• Enjeksiyon ünitesi 2 (İkincil - 200W):

  • Vida çapı: 25 mm

  • Enjeksiyon basıncı: 2089 bar

  • Atış hacmi (süpürülmüş): 69 ccm

  • Atış ağırlığı (PS): 60 g

  • Vida hızı: 480 rpm

  • L/D oranı: 24

• Arayüzler/Kontrol: Yazıcı arayüzü; proses kontrolü mevcut

Ek ekipman

• Robot sistemi: ERC 23/1-E lineer robot

  • X ekseni stroku: 500 mm

  • Y ekseni stroku: 1000 mm

  • Z ekseni stroku: 1600 mm

• Sıcak yolluk kontrolü: 16 bölgeli
