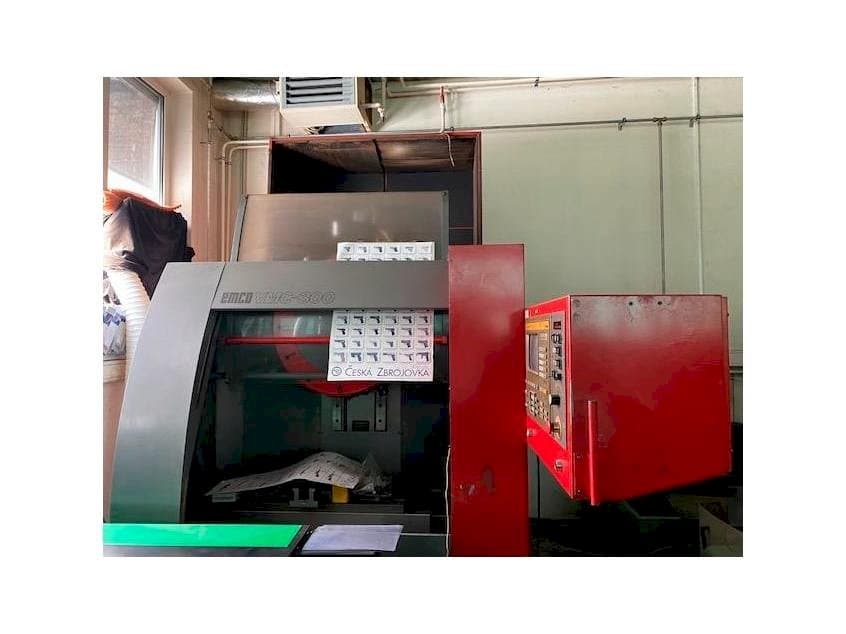

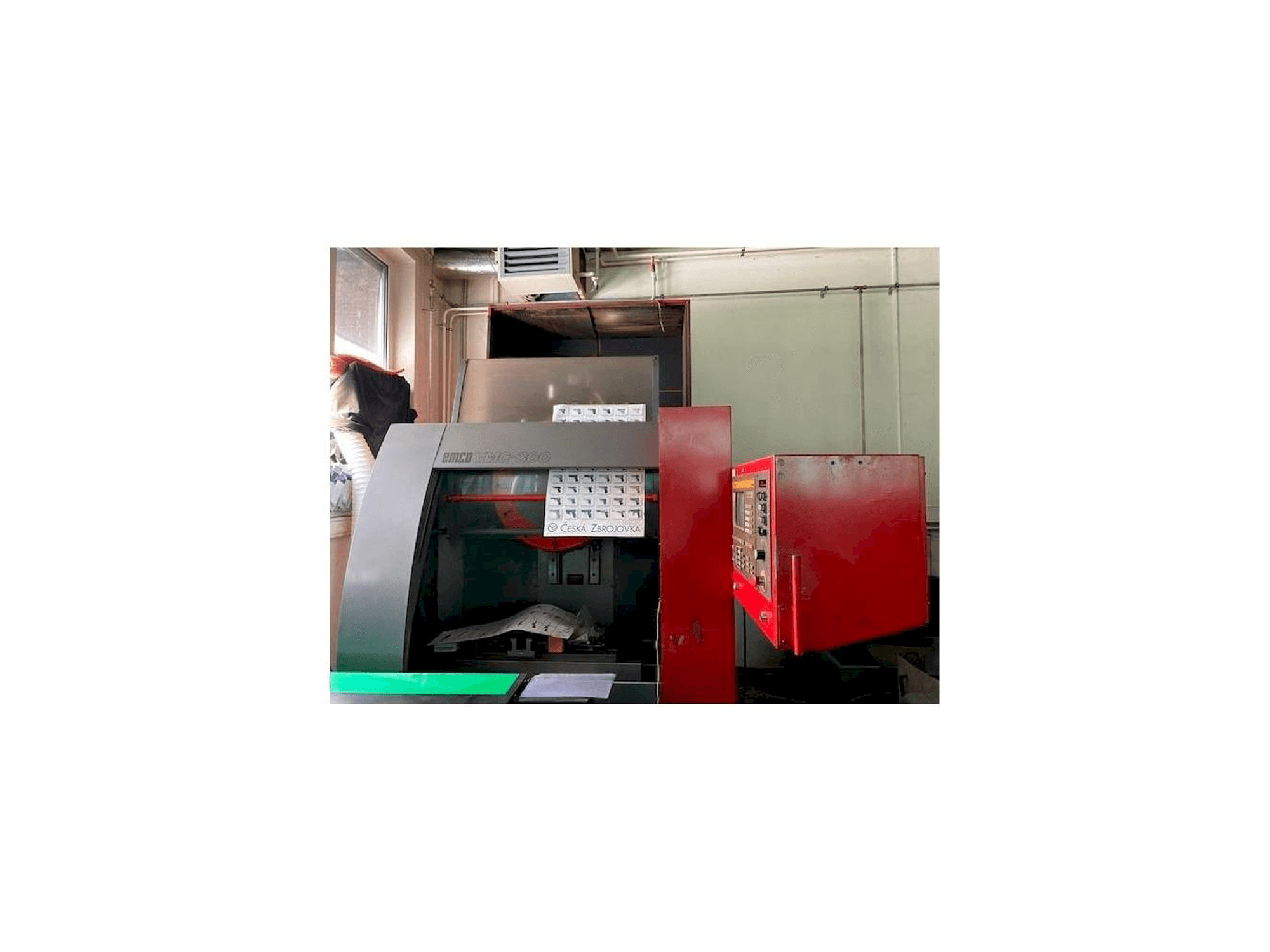

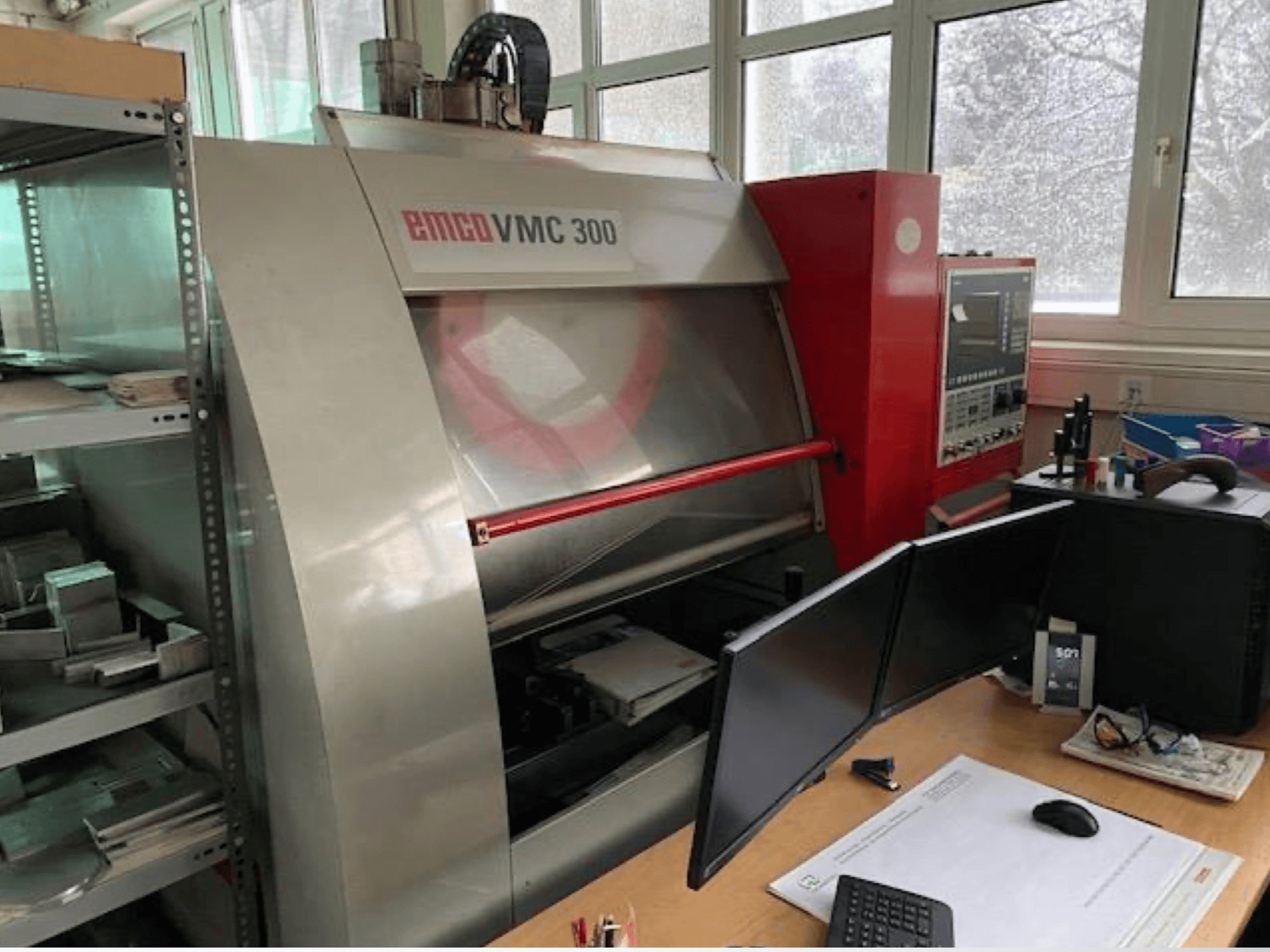

Bu EMCO VMC 300 Dikey İşleme Merkezi, 2003 yılında Avusturya’da üretilmiştir. Makine, bir Siemens SINUMERIK 810D kontrol ünitesi ile donatılmıştır. Makine, 12 konumlu otomatik takım değiştirici, 5.000 dev/dk'ya kadar hıza sahip bir SK40 iş mili ve 420 × 330 × 240 mm (X/Y/Z) hareket mesafesi ile donatılmıştır; bu özellikleri sayesinde hassas frezeleme, delme ve diş açma işlemleri için uygundur. Daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: EMCO
- yıl: 2003
- MODEL: VMC 300
- uygulama tipi: Frezeleme
- Yer: Avusturya
- makine tipi: Dikey İşleme Merkezi
- kontrol ünitesi markası: SIEMENS
Teknik Bilgiler - EMCO VMC 300
Kontrol Ünitesi
- Kontrol Markası: SIEMENS
- Kontrol Modeli: SINUMERIK 810D
Boyutlar
- Makine Derinliği: 2300 mm
- Makine Yüksekliği: 2450 mm
- Makine Uzunluğu: 2300 mm
- Makine Ağırlığı: 2900 kg
- Makine Genişliği: 2400 mm
- Masa Uzunluğu: 850 mm
- Masa Yükü: 150 kg
- Masa Genişliği: 325 mm
Hareket
- Eksen Sayısı: 3
- X ekseni hareketi: 420 mm
- Y ekseni hareketi: 330 mm
- Z ekseni hareketi: 240 mm
Teknik Özellikler
- Maks. Takım Ağırlığı: 5 kg
- Maks. İş Parçası Yüksekliği: 190 mm
- Pozisyonlama Hassasiyeti: 4 µm
- Mili Gücü: 9 kW
- Mili Hızı: 5000 RPM
- Konik Boyutu: SK 40
- Takım istasyon sayısı: 12
Ek bilgi
Farklı kontrol markalarına sahip 2 adet ünite mevcuttur (biri daha yeni, biri daha eski)
İş mili ucundan masaya olan mesafe: 210 – 450 mm
T-Yuvası Sayısı: 3
T-Yuvası Genişliği: 14 mm
T-Yuvası Aralığı: 100 mm
Mil Yatağı Çapı: Ø60 mm
Rulman Tipi: Açısal Temaslı Bilyalı Rulman
Takım Konisi: SK40 (DIN 69871 / ISO 7388-I)
Çekme Pimi: M16 (DIN 69872 / ISO 7388-II)
Otomatik Takım Sıkıştırma
Takım Sıkıştırma Kuvveti: 6.000 N
İş Mili Çıkıntısı: 330 mm
İş Mili Motor Gücü: 9 / 11 kW (%100 / %60 Çalışma Döngüsü)
Opsiyonel İş Mili Hızı: 0 – 8.000 rpm
Maksimum Tork: 100 Nm (5.000 rpm) / 78 Nm (8.000 rpm Seçeneği)
Gürültü Seviyesi: 5.000 rpm'de 72 dB(A)
Çelikte (16MnCr5 – 790 N/mm²) Frezeleme Kapasitesi: 220 cm³/dk
Çelikte Maksimum Delme Kapasitesi: Ø25 mm
Çelikte Maksimum Kılavuz Çekme Kapasitesi: M20
Bilyalı Vidalı Mil'li AC Servo Sürücüler
İlerleme Hızı (X/Y/Z): 0,01 – 12.000 mm/dk
Hızlı Hareket (X/Y/Z): 12 m/dk
İlerleme Kuvveti X/Y: 6.000 N
Z Ekseni İlerleme Kuvveti: 8.800 N
Çözünürlük: 0,001 mm
Takım Taşıyıcı: Yön Mantığına Sahip Tambur Tipi
Otomatik Takım Değiştirici
Magazindeki Maksimum Toplam Takım Ağırlığı: 36 kg
Maksimum Takım Çapı: 100 mm
Maksimum Takım Uzunluğu: 220 mm
Takım Değiştirme Süresi: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s
Talaştan Talaşa Süre (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s
Soğutma Suyu Tankı Kapasitesi: 100 L
Soğutma Sıvısı Pompası Akış Hızı: 10 L/dk
Maksimum Soğutma Sıvısı Basıncı: 3,7 bar
Soğutma Sıvısı Beslemesi: 4 Harici Nozul
Kılavuz Raylar ve Bilyalı Vidalı Mil için Otomatik Merkezi Yağlama
Gresle Yağlanan Ana Mil Yatakları
Güç Kaynağı: 3/PE ~ 400 V / 50–60 Hz
Maksimum Gerilim Dalgalanması: +%5 / -%10
Bağlı Yük: 15 kVA
Anma Akımı: 22 A
Maksimum Akım: 25 A
Ana Sigorta: 35 A (Yavaş Atmalı)
Gerekli Kısa Devre Gücü: 1600 kVA
Pnömatik Sistem Basıncı: 5 – 10 bar
Minimum Hava Akışı: 750 L/dk
Ortalama Hava Tüketimi: 180 L/dk
Ek Ekipman
Otomatik 12 Konumlu Takım Değiştirici
Otomatik Merkezi Yağlama Sistemi
4 Harici Nozullu Soğutma Sistemi
Otomatik Takım Sıkıştırma Sistemi
SK40 İş Mili Arayüzü
Makinenin Avantajları:
Güvenilir 12 İstasyonlu Otomatik Takım Değiştirici
Kılavuz Raylar ve Bilyalı Vidalı İş Mili için Entegre Otomatik Yağlama Sistemi
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
