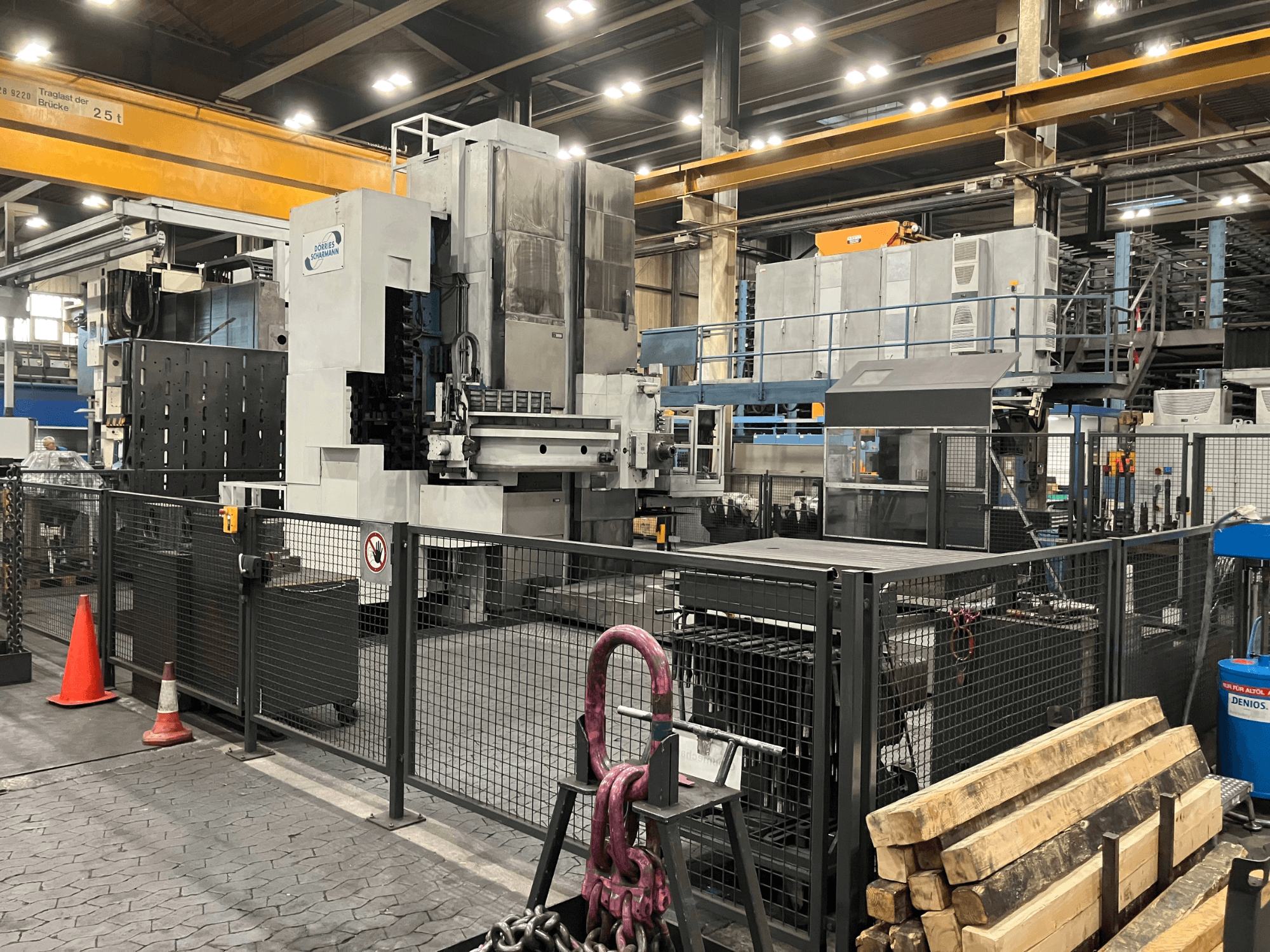

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Teknik Özellikler

* Kontrol: Heidenhain iTNC 530

* X Ekseni Hareket Mesafesi: 2.500 mm

* Y ekseni hareket mesafesi: 2.500 mm

* Z Ekseni Hareket Mesafesi: 800 mm

* W ekseni hareket mesafesi: 700 mm

* V ekseni hareket mesafesi: 1.500 mm

* B Ekseni: 360°

* İşleme Mili Çapı: 150 mm

* Takım Tutucu: ISO 50 DIN 2079

* Dişli Kademesi Sayısı: 3

* Masa Boyutu: 2.000 × 2.500 mm

* Masa Yüksekliği: 1.050 mm

* Masa Yük Kapasitesi: 25.000 kg

* V Ekseni İlerleme Hızı: 1–10.000 mm/dk

* B Ekseni İlerleme Hızı: 2,4 dev/dk

* X/Y/Z/W Hızlı Hareket: 10.000 mm/dk

* X/Y/Z/W İlerleme Hızı: 1–10.000 mm/dk

* Portal Kirişi Kesiti: 325 × 325 mm

* Takım Magazin: Zincir Tipi Magazin

* Takım Magazin Kapasitesi: 40 takım

* Maks. Takım Çapı: 340 mm

* Maks. Delme Çubuğu Çapı: 500 mm

* Maks. Takım Uzunluğu: 500 mm

* Maks. Takım Ağırlığı: 40 kg

* Takım Magazini Hızlı Hareket Hızı: yaklaşık 40 m/dk

* Takım magazini yavaş hareket hızı: yaklaşık 1,2 m/dk

* Soğutma Suyu Sistemi: İş mili üzerinden soğutma suyu

* Soğutma Sıvısı Sistemi: Harici soğutma sıvısı nozulları

* Soğutma Suyu Filtreleme: Kağıt şerit filtre

* Proses İzleme: Uyarlanabilir Kontrol

* El çarkı: HR 550 FS

* DNC: Heidenhain DNC

* Yük Uyarlanabilir Kontrol: Evet

* KinematicsOpt: Evet

* Genel Program Ayarları: Evet

* HDR ve SIK: Evet

Ek donanım / aksesuarlar

* WFK 100 S

* WFK 50 S

* Freze kafasının otomatik montajı

* Otomatik freze kafası sıkıştırma

* Kontrollü mil aracılığıyla freze kafası tahriki

* 4 nozullu takım soğutma

* Talaş konveyörü

* Tork izleme

* Konum göstergeleri

2013 yılında yapılan yenileme / modernizasyon

* CNC Kontrol: Heidenhain iTNC 530

* 19 inç TFT renkli düz panel ekran BF 760

* Entegre makine kontrol paneli ile TE 745 TouchPad

* HR 550 FS elektronik el çarkı, ızgara ve bağlantı bileşenleri

* HDR ve SIK

* Genel Program Ayarları

* KinematicsOpt

* Yüke Uyarlanabilir Kontrol

* Heidenhain DNC
