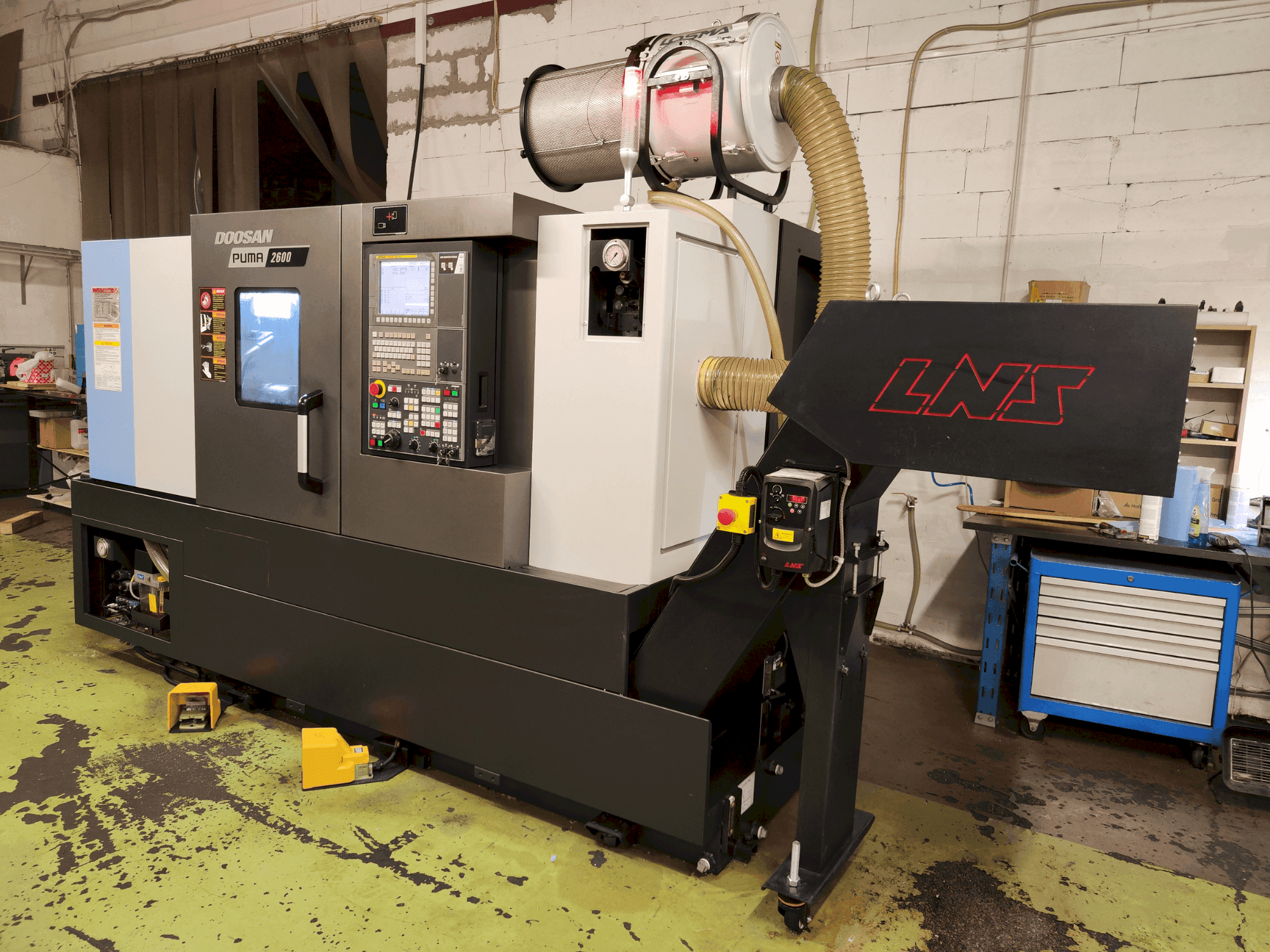

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Ön kapı üzerinde salıncak: 680 mm (26,8 inç)

Sele üzerinde salınım: 630 mm (24,8 inç)

Önerilen tornalama çapı: 305 mm (12,0 inç)

Maksimum dönüş çapı: 481 mm (18,9 inç) / 376 mm (14,8 inç)

Maksimum dönüş uzunluğu: 755 mm (29,7 inç) / 725 mm (28,5 inç)

Çubuk çalışma çapı: 102 mm (4,0 inç)

İş mili burnu: ASA A2-11

İş mili yatak çapı (Ön): 160 mm (6,3 inç)

Mil delik çapı: 115 mm (4,5 inç)

Minimum iş mili indeksleme açısı (C ekseni): 0.001°

Dış çap takım boyutu: 25 mm (1,0 inç) {20 mm (0,8 inç)*}

Delme çubuğu çapı: 50 mm (2,0 inç) {40 mm (1,6 inç)*}

Taret indeksleme süresi (1. dönüş): 0.15 s

Döner takım iş mili hızı: 5000 rpm

Punta frezesi delik konikliği (canlı): MT#5

Basınçlı hava beslemesi: 100 mm (3,9 inç)

Alt iş mili hızı (Kayış [Dahili]): 4500 rpm

Alt iş mili burnu: ASA A2#5

Alt iş mili yatak çapı (Ön): 90 mm (3,5 inç)

Alt iş mili delik çapı: 62 mm (2,4 inç)

Alt iş mili minimum indeksleme açısı (C ekseni): 0.001°

Elektrik güç kaynağı (Nominal kapasite): 48,86 kVA
