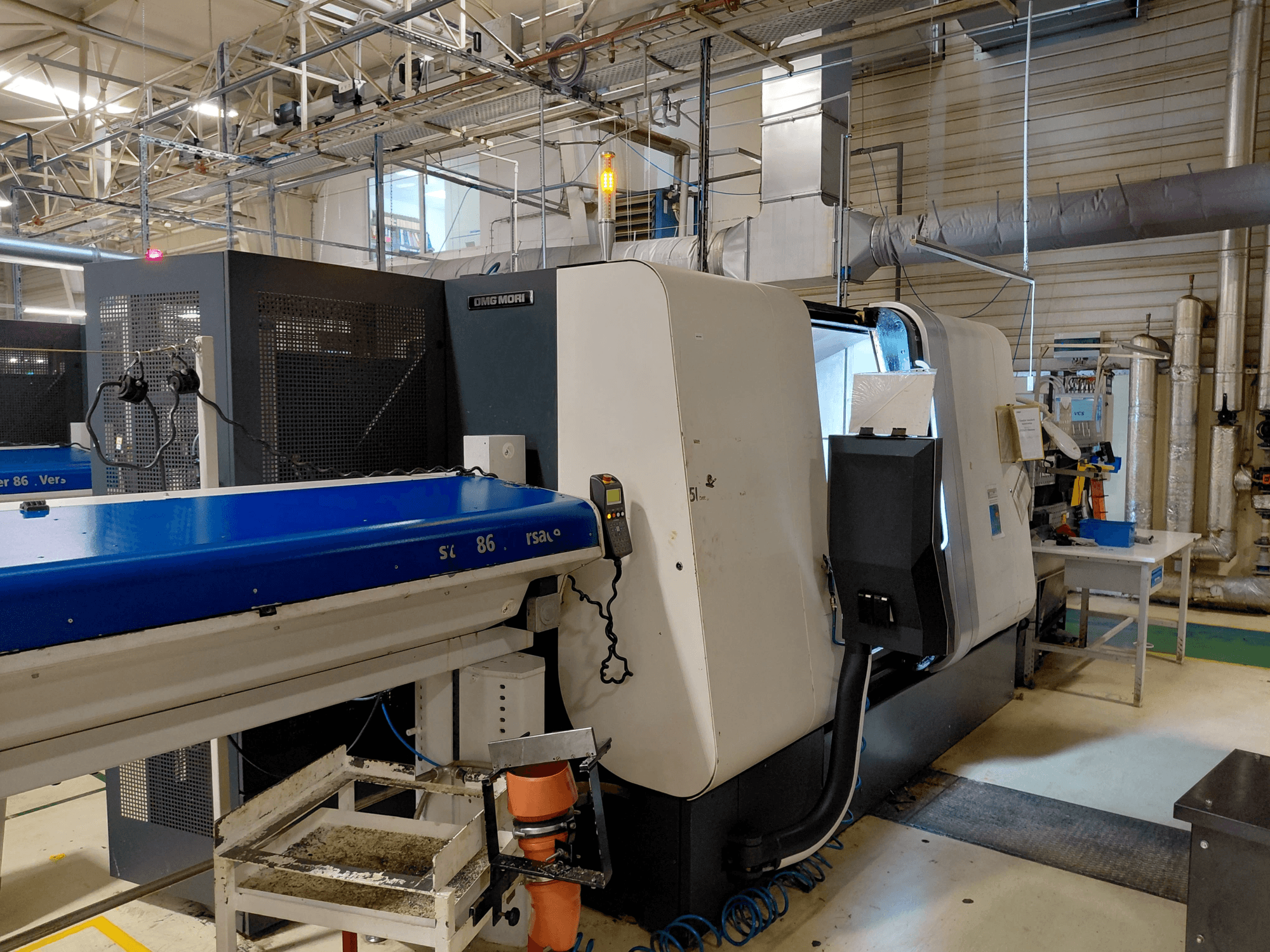

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Kontrol sistemi: CNC 310

Toplam çalışma saati: 61295 saat

Çalışma saati: 42222 saat

Ana iş mili gücü 20/25 kW

Karşı iş mili gücü: 17 kW

Maks. ana mil hızı: 5000 rpm

Maks. karşı iş mili hızı: 5000 rpm

Maks. ana mil çubuk çapı: 65 mm

Maks. karşı mil çubuk çapı: 45 (65) mm

CNC KONTROLLÜ EKSENLER

X1 stroku: 165 mm

Hızlı hareket hızı X1 30 m/dk

X1 ekseninde ivme 5 m/s²

Z1 stroku 678 mm

Z1 Hızlı Hareket Hızı 30 m/dk

Z1 İvmesi 5 m/s²

Y1 stroku 80 (+50/-30) mm

Y1 hızlı hareket hızı 30 m/dk

Y1 İvmesi 5 m/s²

X2 stroku 165 mm

Hızlı hareket X2 30 m/dk

X2 İvmesi 5 m/s²

Z2 stroku 640 mm

Z2 Hızlı hareket hızı 30 m/dk

Z2 İvmesi 5 m/s²

W2 stroku 690 mm

Hızlı hareket W2 30 m/dk

W2 İvmesi 5 m/s²

Taret sayısı 2

Her istasyondaki döner takım sayısı 12 (tümü tahrikli konumlar)

Takım sistemi VDI 30

Maksimum tahrikli takım hızı 4.000 dev/dak

Yaklaşık soğutma sıvısı tankı kapasitesi 650 l

Soğutma sıvısı pompası maks. kapasitesi (her bir taret başına) 20 l/dk

Pompa basıncı: 7 bar

Güç kaynağı 91 kVA

Makinenin UxGxY boyutları 4.500x1.990x2.300 mm

Yaklaşık makine ağırlığı 9.500 kg

Makine, geniş ve değerli bir yedek parça ve bileşen seti ile birlikte gelir.

IEMCA MASTER 865 MP 43 L (4 m) çubuk besleyici

Temel makine konfigürasyonu:

- 1 ve 2 numaralı kızaklar için tahrik (toplam 12 konum)

- Ana ve karşı iş mili için C ekseni

- 1. kızak için Y ekseni

- Talaş konveyör bandı tipi

- Soğutma sıvısı ile karşı iş mili pensası temizliği

- Konveyör kayışı dahil iş parçası boşaltma

- Yağ buharı filtresi için mekanik hazırlık

- Çubuk yükleyici için elektrik ve yazılım arayüzü

- Ana ve karşı mil arasında açısal senkronizasyon

- Otomatik makine kapatma

- 2 adet ek açma/kapama çıkışı (4 M fonksiyonu)

- Sert diş açma

- Parça ve zaman sayacı

- 1 ve 2 numaralı kızaklar için çokgen tornalama yazılımı

- Sabit kesme hızı

- 1. kızak için helisel enterpolasyon

- İş mili hız kontrolü

- Dörtlü uyarı ışığı

- Elektrik kabini için soğutma cihazı

Eklenen seçenekler:

I-V50011 "MPF 65/140" tipi pens mandreni, ana mil için eksenel ilerleme olmadan, maks. çap: 65 mm.

Sıkıştırma elemanları ve diğer ekipmanlar:

I-V50025 "SACO MPT65/140 ve MPF65/140" tipi manuel pens değiştirici

I-V50092 Karşı mil için diferansiyel basınç, iki farklı sıkıştırma basıncı ayarlama imkanı.

I-V50083 "SMW 175-BBD" tipi mandren için 1 set yumuşak çene

I-V50080 "SMW 175-BBD" tipi mandren. Karşı mil için, mili uyumlu hale getirmek üzere adaptör dahil

I-V60050 İç soğutmalı ve Ø 32 mm silindirik şaftlı delme takımları için takım tutucu, DIN 69880 (VDI 30) uyumlu sıkıştırma şaftlı - 4 adet

I-V60010 DIN 69880 (VDI 30) standardına uygun sıkıştırma şaftlı, C1 tipi dış işleme için radyal takım tutucu - 5 adet

Kontrol sistemi seçenekleri:

I-V12060 Takım aşınma izleme sistemi, CNC FANUC için Monitor

I-V12070 CNC FANUC için Tool Monitor'a yönelik eş takım seçim sistemi

Hidrolik ve filtreleme ekipmanları:

I-V40045 Ana mil ve karşı mil üzerinde soğutma sıvısı ile çenelerin/pençelerin dıştan yıkanması

Özel seçenekler

SK001 HAINBUCH AXFIX 811 karşı mil ürünü için mandrelli özel sıkıştırma cihazı, 2 adet pens dahil
