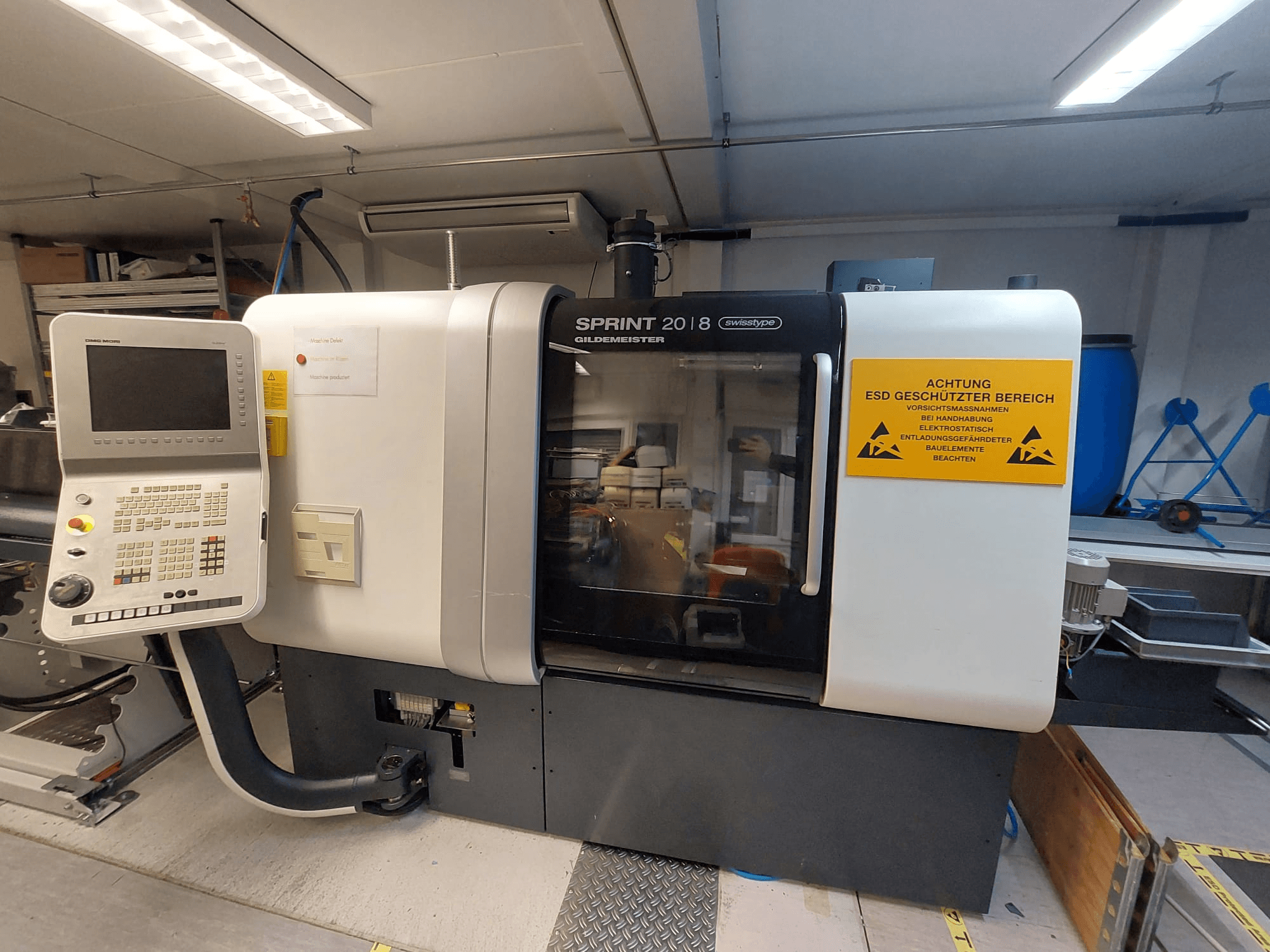

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Kontrol / CNC: 15" TFT renkli monitörlü Fanuc 31i

• CNC sistemi: Fanuc 31i

• Eksenler: 6+2 eksen / toplam 8 eksen

• Y eksenleri: 2

• Kanallar: 2

• İğler: 2

İş mili verileri

• Maksimum çubuk çapı karşı mil: 20 mm (25 mm opsiyonel)

• Karşı iş mili hızı maks: 10.000 rpm

• Karşı iş mili gücü (S1): 3,7 kW

Seyahatler / vuruşlar

• Strok Z1: 80 mm

• Strok Z2: 300 mm

• Hızlı travers Y1: 40 m/dak (30 m/dak)

• İvme maks X1: 10 m/s²

• Besleme kuvveti S1 eksenleri Z1 / Z2 / X2 / Y2: 250 daN

• Besleme kuvveti S1 ekseni Y1: 500 daN

• Besleme kuvveti doğrusal eksen X1: 60 daN

Slayt 1

• Strok X1: 50 mm

• Strok Y1: 350 mm

• Takım pozisyonları: 6 pozisyon, 12x12 mm

• Tahrikli takımlar: 5 ESX16 iş mili dahil

Slayt 2

• Strok X2: 240 mm

• Takım pozisyonları harici: 4 pozisyon, 12x12 mm

• Takım pozisyonları dahili: 4 pozisyon, Ø20 mm

• Sürülen araçlar: ESX/16 ile 5 (isteğe bağlı)

Soğutma sıvısı

• Soğutma sıvısı tipi: Emülsiyon

• Soğutma sıvısı tankı kapasitesi: 250 l

• Soğutma sıvısı pompa kapasitesi maks: 120 l/dak

• Soğutma sıvısı basıncı: 1,5 bar

Elektriksel veriler

• Elektrik bağlantısı: 400 V ±10%

• Frekans: 50 Hz

• Sigorta: 100 A

• Kontrol gerilimi: 24 V DC

• Aydınlatma gerilimi: 24 V DC

• Nominal akım: 86 A

• Güç gereksinimi: yaklaşık 56 kVA

• Ağ tipi: TN-S gerekli

Koruma / çalışma koşulları

• Koruma sınıfı makine: IP67

• Koruma sınıfı elektrik dolabı: IP54

• Ortam sıcaklığı: +10 ila +35 °C

• Maksimum nem oranı: %75

• Kurulum yüksekliği maks: 1000 m

• Gürültü seviyesi: <70 dBA

CNC fonksiyonları

• Ölçüm sistemi: Metrik veya inç

• Giriş çözünürlüğü: 0,001 mm

• Besleme aralığı: 0,001 mm/dev ila hızlı

• Besleme geçersiz kılma: 0-120%

• İş mili hızı: Programlanabilir rpm

• İş mili yönü: M5 veya M19

• Koordinat sistemleri: Kartezyen, kutupsal, silindirik

• Sabit yüzey hızı: Evet

• Takım programlama: Araç verileri ile

• Takım ofset hafızası: 200 ofset

• Yarıçap telafisi: G40 / G41 / G42

• Takım ömrü izleme: Evet (isteğe bağlı)

• Alet izleme: Yük monitörü (opsiyon)

• Program depolama: 1 MB, 1000 programa kadar

• Ethernet arayüzü: Evet

• Program giriş/çıkışı: Seri, klavye, PCMCIA, USB

• Döngüler: Tornalama, yüzey işleme, kanal açma, diş açma, delme, poligon tornalama

• Alt program seviyeleri: 4'e kadar

• Slayt senkronizasyonu: Evet

• Değişken programlama: 600 adede kadar değişken

• Teşhis: Entegre PLC merdiven ekranı, osiloskop

• Ekran: 15" TFT LCD

• Diller: Çoklu

Genel veriler

• Makine boyutları: 2200 x 1050 x 1770 mm

• Çalışma saatleri: 12,276 h

• Program çalışma süresi: 4,426 h

• Uygulama: Magnezyum işleme

Makine özellikleri

• Pnömatik ejektör

• İş mili senkronizasyonu

• C ekseni

Ek ekipman

• Talaş konveyörü

• Çubuk besleyici masası
