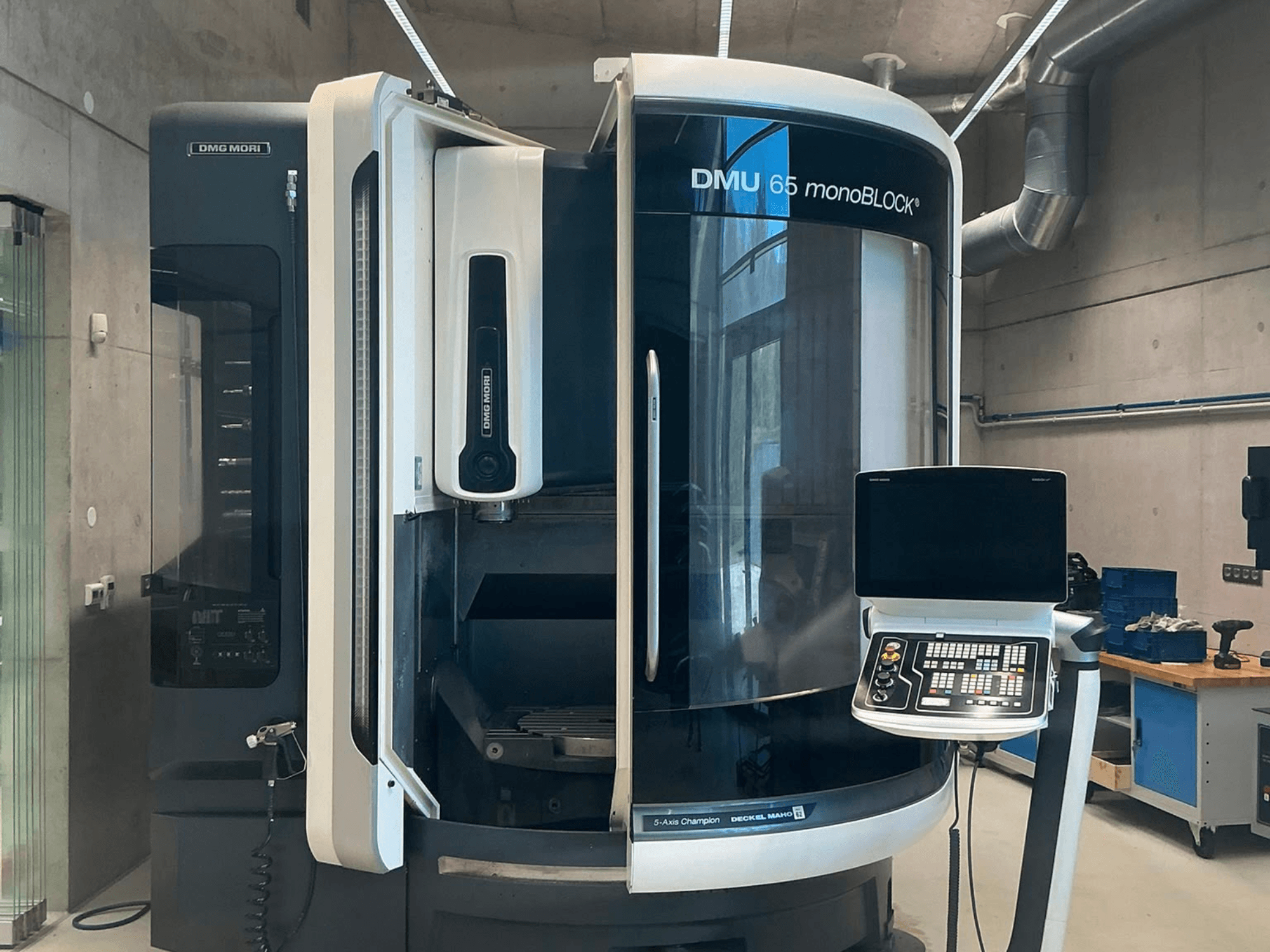

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Mil: güç 21 kW (%40 ED) / 16 kW (%100 ED); tork 111 Nm (%40 ED); çekme pimi DIN 69872

• Masa: 800 x 650 mm'lik rijit masaya entegre Ø650 mm döner masa

• Döner/rotasyon eksenleri: A ekseni 0°'den +120° / -120°; C ekseni 360°; A ekseni tork/tutma 3.400 Nm (%100 ED); A ekseni hidrolik sıkıştırma tutma torku 6.200 Nm; C ekseni tork/tutma 2.000 Nm (%100 ED)

• İlerleme/hızlı hareket: Hızlı hareket X/Y/Z 40 m/dk; maks. ilerleme X/Y/Z 40.000 mm/dk; maks. ilerleme kuvveti X 7 kN, Y 13 kN, Z 10 kN (tümü %100 ED)

• Kılavuz raylar: Tüm doğrusal eksenlerde makaralı doğrusal kılavuzlar

• Ölçüm sistemi: Doğrudan, mutlak, 0,001 mm çözünürlük, manyetik (Siemens için)

• Kontrol: Siemens 840D sl Operate ile CELOS, 21,5 inç ERGOline çoklu dokunmatik

• Takım değiştirici/magazin: Çift kıskaçlı (dikey) otomatik; 30 konumlu HSK-A 63 zincirli magazin

• Soğutma sıvısı/talaş standardı: Entegre 500 L tanklı talaş tepsisi; talaş tepsisi aracılığıyla standart talaş yönetimi

• Durum: Mükemmel; sadece 1.963 iş mili saati (makine sadece prototip üretimi için kullanılmıştır)

Ek donanım

• Üretim paketi (P-K0398): Soğutma sıvısı tanklı talaş konveyörü, kağıt bant filtresi, iş mili üzerinden dahili soğutma sıvısı (IKZ) 40 bar / 23 l/dk, harici soğutma sıvısı 4 bar / 40 l/dk, kapı yıkama

• Takım arayüzü (P-M0039): HSK-A63 (DIN 69893) için takım konik adaptörü

• Talaş yıkama tabancası (P-G0004): 2 bar / 40 l/dk

• Ölçüm probu (P-K0263): Heidenhain TS 649 kızılötesi dokunmatik prob

• Takım ölçüm sistemi (P-K0405): Dikey takım uzunluğu ve çapı ölçümü için Blum lazer

• Kinematik seçeneği (P-K0224): 4/5 eksenli konfigürasyonu kontrol etmek/düzeltmek için 3D quickSET araç seti

• Çalışma Modu 4 (P-H0038): Kontrollü işlem altında kapılar açıkken çalışma alanında manuel müdahale

• Elektronik el çarkı (P-H0109): Siemens 840D

• Takımlar dahildir
