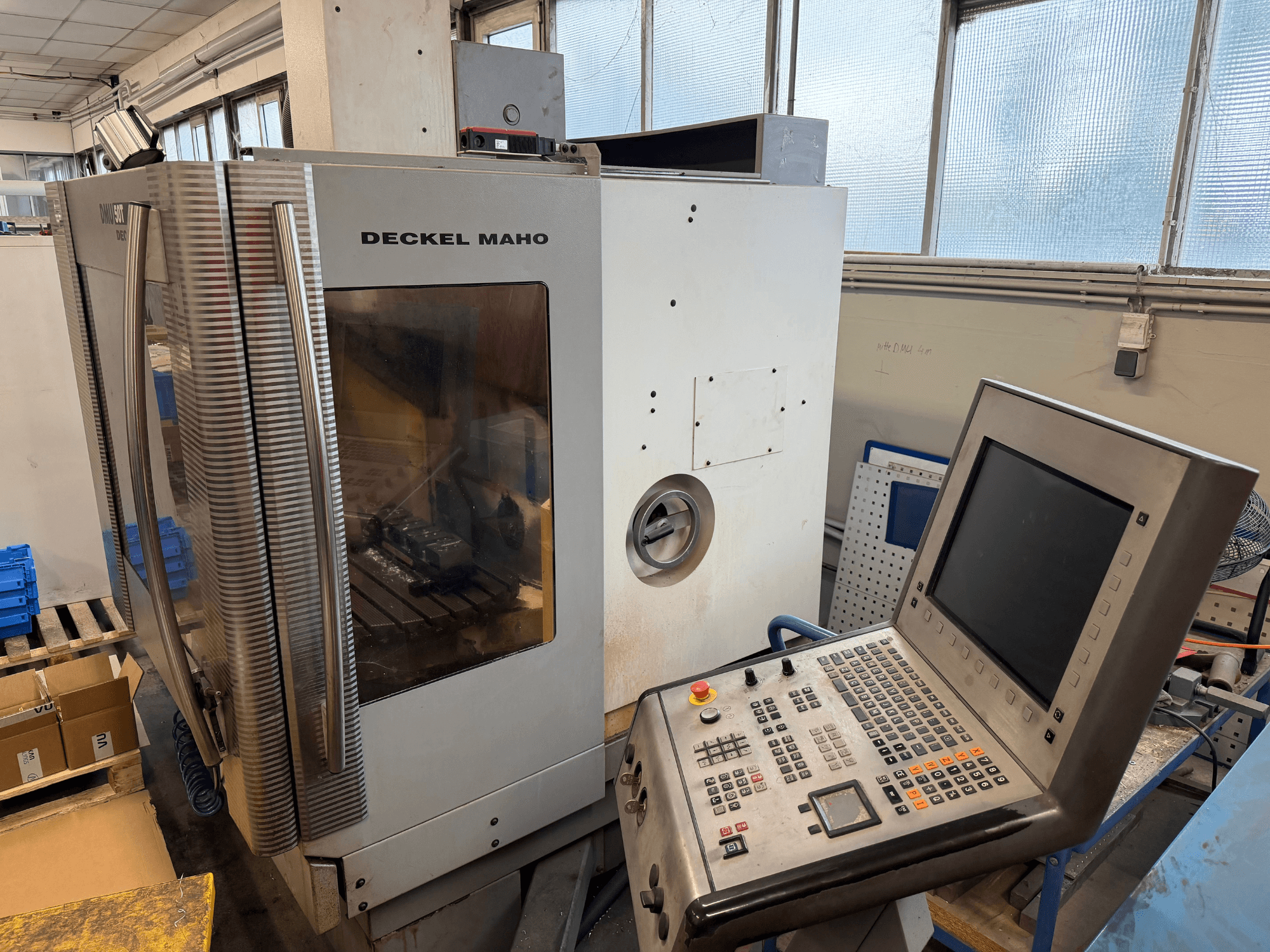

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Ana Tahrik Hız Aralığı: 20 - 9.000 dev/dk (kademesiz ayarlanabilir)

- Ana Tahrik Gücü (%100 ED): 9 kW

- Ana Tahrik Gücü (%40 ED): 13 kW

- Takım Tutucu: SK 40 DIN 69871

- Çekme Pimi: DIN 69872 veya ISO 7388/2 Tip A

- Takım Değiştirici Haznesi Kapasitesi: 16 yuva

- Maks. Takım Çapı: 80 mm (bitişik yuvalar boşsa 130 mm)

- İş Mili Ucundan Maks. Takım Uzunluğu: 290 mm

- Maks. Takım Ağırlığı (Otomatik Değişim): 6 kg

- Magazin İçindeki Maks. Toplam Takım Ağırlığı: 80 kg

- Sert Masa Sıkıştırma Yüzeyi: 700 x 500 mm

- Masa Dönme Aralığı (B Ekseni): +95° / -10°

- Masa Dönme Açısı (C Ekseni): 360°

- Maks. İzin Verilen Masa Yükü: 200 kg

- İlerleme Hızı (X, Y, Z): 10.000 mm/dk'ya kadar kademesiz ayarlanabilir

- Hızlı Hareket (X, Y, Z): 12 m/dk

- Giriş Çözünürlüğü (X, Y, Z): 0,001 mm

- Konum Toleransı (X, Y, Z): 0,010 mm

- Çalışma Gerilimi: 400 V AC (+6% / -10%), 3N/PE, 50/60 Hz

- Güç Tüketimi (%100 ED): 17 kVA

- Anma Akımı (100% ED): 28 A

- Önerilen Şebeke Sigortası: 35 A

- Pnömatik Besleme Basıncı: 5,5 - 8,0 bar

- Basınçlı Hava Tüketimi (Püskürtme Havası hariç): 7 m³/h

- Basınçlı Hava Tüketimi (Takım Üfleme Havası dahil): 20 m³/saat

- Maks. Kurulum Ağırlığı (Makine + İş Parçası + Takımlar + Soğutma Sıvısı): yaklaşık 3.400 kg

- Dahil Olan Ekipmanlar: Elektronik el çarkı HR 410 (isteğe bağlı), merkezi yağlama sistemi, soğutma sıvısı ünitesi, kabin duvarında takım listesi tutucusu
