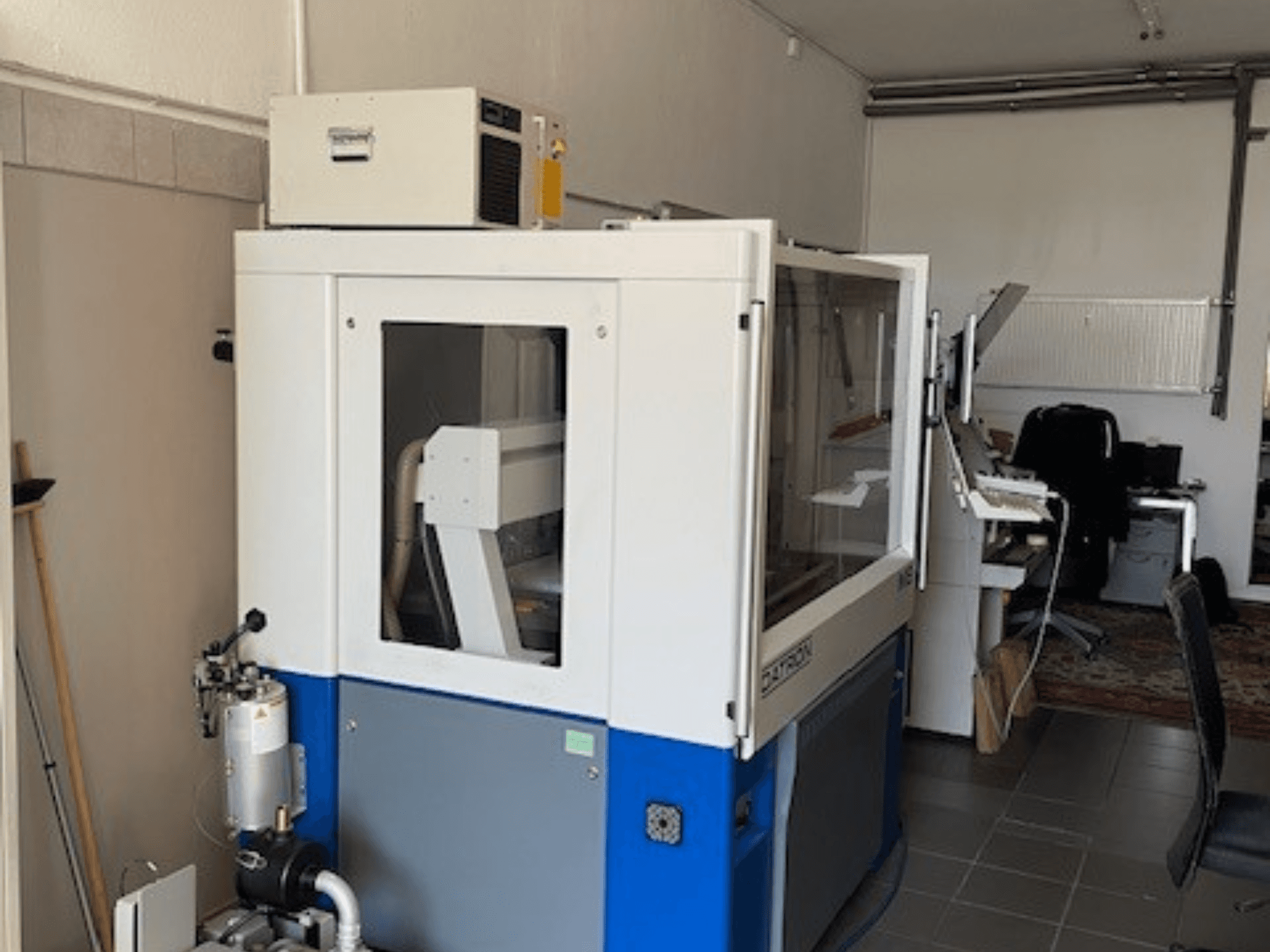

Datron - M8DE-MIL-DAT-2011-00001

• Konfigürasyon: SF iş mili 2,0 kW HighS H2.0 (60.000 rpm'ye kadar), doğrudan anahtarlama

• Takım tutma: Doğrudan sıkıştırma, maks Ø 8 mm; 6 mm pens

• Takım değiştirici: Uzunluk sensörlü 15 konumlu, doğrudan bağlama

• Makine tasarımı: Çift destekli tahrikli portal tasarımı; çelik çerçeve üzerinde sağlam polimer beton; hassas kılavuz raylar

• Masa: Koordinat masası (kesiksiz)

• Hareketler: X 1020 mm, Y 800 mm, Z 240 mm; gantri aralığı 200 mm

• Sürücüler: Dijital servo sürücüler; eksen başına vidalı mil

• İlerleme hızı: 20 m/dak'ya kadar

• Kontrol: DATRON 3D-CNC kontrol V9; klavye ve 19" monitörlü LCD/kontrol bilgisayarı (entegre CD sürücüsü)

• Soğutma/Yağlama: DATRON soğutma sprey sistemi; H-K GK tipi iş mili soğutucusu; SF iş mili için hız seçeneği

Ek ekipman

• Problama/sensörler:

  • XYZ sensörü (döner kol, işletim malzemeleri, montaj ile birlikte), özellik: tam yazılım kontrolü

  • Z ekseni TP-D sensörü

  • Z ekseni yükseklik sensörü

• Sıkıştırma teknolojisi:

  • Vakum modülü sıkıştırma plakası 650 x 450 x 40 mm, 3 bağlantı (yaklaşık 27 kg); aksesuarlar: VakuCard, VakuCardMatt

  • T yuvalı modül sıkıştırma plakası 460 x 250 x 83 mm (250 x 460 x 80 nominal), sabit çeneli, 2 sıra, 450 Tip B; merkezleme burcu ve conta içerir; aksesuarlar: kısa stroklu sıkıştırma elemanları

  • Kısa stroklu sıkma elemanı, pnömatik-hidrolik, Tip KSE-PH (130 x 110 x 65 mm, 1,6 kg; çalışma basıncı 1-8 bar; strok 7 mm; 3.200 N'ye kadar sıkma kuvveti); basınçlı hava hortumu içerir; aksesuar: sabit sıkma çenesi

• Vakum sistemi:

  • Vakum dağıtıcı 3 yollu V V-3, kapatma valfleri (havalandırmalı ek kapatma dahil), vakum göstergesi, duvar bağlantı parçası, hortumlar ve komple montaj donanımı

  • Vakum pompası Tip VP-B-1, döner kanatlı, yağ karterli yağlama; emme kapasitesi 100 m³/h; nihai basınç 20 mbar; motor 3,0 kW; 3 x 400 V; ses basıncı seviyesi 67 dB(A); boyutlar 748 x 433 x 310 mm; ağırlık 70 kg; yağ kapasitesi 2 l; üç fazlı kontaktör, döner valf, fark basınç anahtarı, vakum haznesi, motor koruma anahtarı, yağ izleme, emme filtresi ve üç fazlı kontaktör içerir

  • Sıkıştırma yüzeyi kapasitesi 1.000 x 1.500 mm'ye kadar
