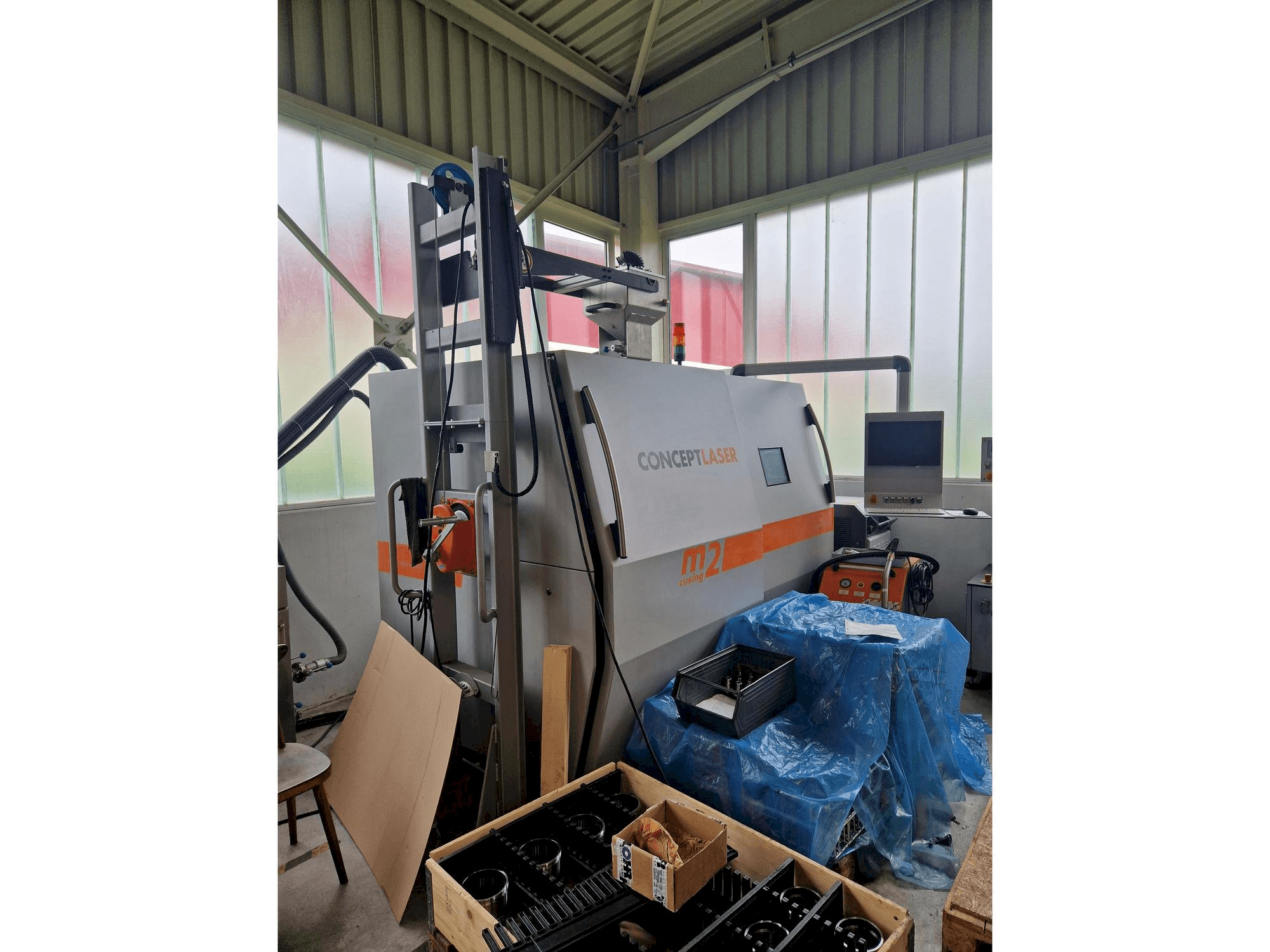

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Makine Avantajları

Teknik Makine Avantajları

• Pozlama alanı: 90x90 mm

• Kurulum yüksekliği: 100 mm

• Dalga boyu: 1070 mm

• Performans: 200 - 400w

Ağırlık:

Toplam ağırlık: yaklaşık 2.240 kg

Makine M2 cusing: yaklaşık 2.000 kg

Lazer sistemi: yaklaşık 170 kg

Ekstraksiyon ve filtre ünitesi: yaklaşık 70 kg

Boyutlar (mm cinsinden):

Toplam sistem: yaklaşık 5.900 (U) × 4.200 (G) × 3.009 (Y)

Makine M2 cusing: yaklaşık 2.440 (U) × 1.630 (G) × 2.354 (Y)

Lazer sistemi: yaklaşık 610 (L) × 1.200 (W) × 1.120 (H)

Ekstraksiyon ve filtre ünitesi: yaklaşık 550 (U) × 550 (G) × 1.450 (Y)

Standart versiyon:

Yapı haznesi boyutları: 250 × 250 × 280 mm (U × G × Y)

Dozaj haznesi boyutları: 250 × 250 × 280 mm (U × G × Y)

Yapı odası hacmi: yaklaşık 18 dm³

Dozaj haznesi hacmi: yaklaşık 18 dm³

Bina yüksekliği: 280 mm artı yapı plakası kalınlığı

Pozlama alanı: 245 × 245 mm

Bina odası küçültme (100 mm):

Yapı odası boyutları: 100 × 100 × 100 mm

Dozaj haznesi boyutları: 100 × 100 × 100 mm

Yapı odası hacmi: yaklaşık 1 dm³

Dozaj haznesi hacmi: yaklaşık 1 dm³

Bina yüksekliği: 100 mm Artı yapı plakası kalınlığı

Pozlama alanı: 90 × 90 mm

Bina alanı küçültme (80 mm):

Yapı odası boyutları: 80 × 80 × 100 mm

Dağıtım odası boyutları: 80 × 80 × 100 mm

Yapı odası hacmi: yaklaşık 0,64 dm³

Dağıtım haznesi hacmi: yaklaşık 0,64 dm³

Bina yüksekliği: 100 mm artı yapı plakası kalınlığı

Pozlama alanı: 70 × 70 mm

Bina alanı azaltma (50 mm):

Yapı odası boyutları: 50 × 50 × 100 mm

Dağıtım odası boyutları: 50 × 50 × 100 mm

Yapı odası hacmi: yaklaşık 0,25 dm³

Dağıtım haznesi hacmi: yaklaşık 0,25 dm³

Bina yüksekliği: 100 mm artı yapı plakası kalınlığı

Pozlama alanı: 40 × 40 mm Dağıtım odası uzantısı

Bina odası boyutları: 250 × 250 × 280 mm (U × G × Y)

Dağıtım odası boyutları: 250 × 250 × 480 mm (U × G × Y)

Yapı odası hacmi: yaklaşık 18 dm³

Dağıtım haznesi hacmi: yaklaşık 30 dm³

Bina yüksekliği: 280 mm artı yapı plakası kalınlığı

Pozlama alanı: 245 × 245 mm

Elektrik bağlantıları:

Güç bağlantısı: 3/N/PE AC 400 V, 32 A

Güç tüketimi, maks.: 7,4 kW

Ağ bağlantısı: Ethernet 100 MB/s, makine bağlantısı: RJ45 soket

Basınçlı hava bağlantısı:

Gaz basıncı: 6-10 bar

Kalite DIN ISO 8573-1 Sınıf 1.6.1

Maksimum akış hızı: 100 l/dak

İnert gaz bağlantısı (argon):

Gaz basıncı: 5 bar

Saflık: ≥ 3.0

İnert gaz bağlantısı (nitrojen):

Gaz basıncı: 5 bar

Saflık: ≥ 2,5

Performans verileri

Üretim hızı: 2 cm³/sa ila 20 cm³/sa (malzemeye bağlı)

Tarama hızı: maks. 7 m/s

LaserCUSING® katman kalınlığı: 20 µm - 50 µm

Koruyucu gaz tüketimi: yaklaşık 2 m³/saat

Lazer sistemi

Lazer tipi: Fiber lazer 200F veya 400F

Koruma sınıfı: Lazer koruma sınıfı 4

Güç: maks. 200 W 400 W (CW çalışma)

Dalga boyu: 1.070 nm (kızılötesi)

Lazer ışını çapı: 50 µm

Çevresel koşullar

Depolama ve taşıma sıcaklığı: -20 ila 35 °C (-4 ila 95 °F)

Çalışma sıcaklığı: 15 ila 35 °C (59 ila 95 °F)

Sıcaklık değişimi: maks. 2 °C/sa (2 °F/sa)

Bağıl nem: maks. 80 (yoğuşmasız)

Kurulum yüksekliği: maks. Deniz seviyesinden 2.000 m yukarıda

Aksesuarlar dahildir:

Elek ve çalkalayıcı, nitrojen jeneratörü, tampon tankı, toz için ıslak vakum temizleyici, filtre sistemi, 5 basınç plakası
