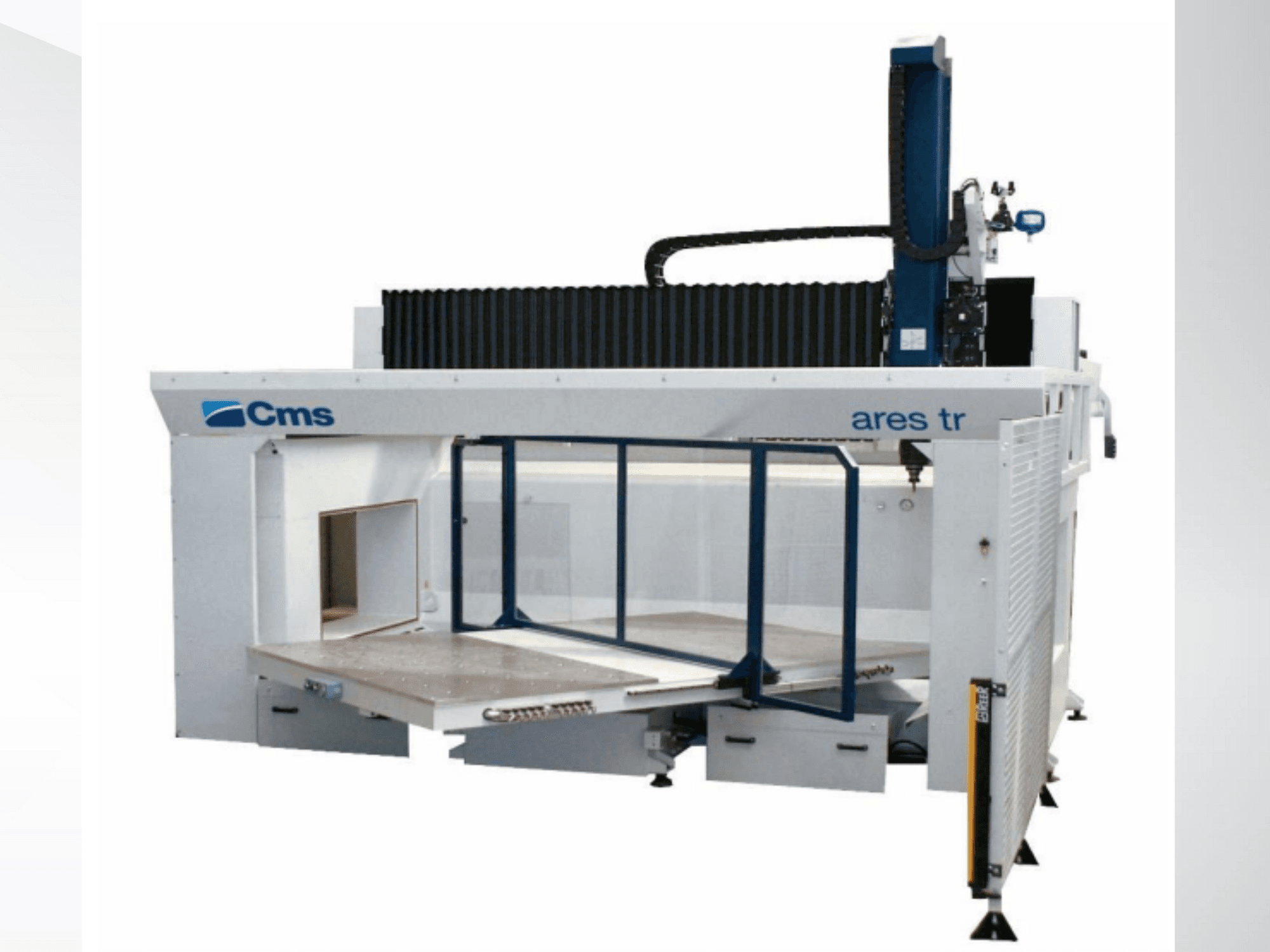

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Ek bilgi

• Eksenler: 5

• Tip 5 Eksenli Yüksek Hızlı Gantry İşleme Merkezi

• Yapı: Hareketli köprü tasarımı; sabit tabla; 5 eksenin tamamı enterpolasyonlu

• Denetleyici: FANUC 31i-B5

• Özellikler: Çift Kontrol Güvenliği, Yüksek Hızlı Pürüzsüz TCP, 3D kesici telafisi, sarmal enterpolasyon, eğimli çalışma düzlemi, ölçeklendirme vb.

• PC: HP endüstriyel PC, Windows 7 (32 bit), 2 GB RAM, 250 GB HDD

• İş mili gücü: 15 kW (S1) / 19 kW (S6-40%)

• Maksimum hız: 24000 rpm

• Tork: 12,1 Nm (S1) / 15,4 Nm (S6)

• Soğutma: Sıvı (kapalı devre)

• Takım arayüzü: HSK 63F

• Rulmanlar: Seramik (ön ve arka)

• Hızlı travers: 80 m/dak (X, Y) / 70 m/dak (Z)

• Hızlanma: 3 m/s²

• Doğruluk (VDI-DGQ 3441):

• X: ±0,055 mm | Tekrarlanabilirlik ±0,027 mm

• Y: ±0,040 mm | Tekrarlanabilirlik ±0,020 mm

• Z: ±0,080 mm | Tekrarlanabilirlik ±0,040 mm

• Alet Dergisi:

• Tip 8 istasyonlu otomatik takım değiştirici

• Alet ağırlığı: 3 kg (maksimum 20 kg toplam)

• Maksimum takım çapı: 200 mm

• Maksimum takım uzunluğu: 265 mm (arka) / 165 mm (ön)

• Döner tabla: Çift tablalı NC kontrollü platform (dönüş süresi ~7 sn)

• Masa boyutu: 2 × (2400 × 1115 mm)

• Vakum masaları: 2 × (1900 × 1100 mm), alüminyum, 28 mm kalınlığında

• Vakum sistemi: 2 × kuru döner pompa, her biri 100 m³/saat, pompa başına 3 kW, manifold başına 10 bağlantı, toplam 2 manifold

• Minimum yağlama ünitesi: 3 L tank ile yağ buharı

• Hizalama sistemi: RENISHAW TS27R + kalibre edilmiş çubuk

• Statik giderme için de-iyonize hava üfleyici

• Körük koruması: X/Y körükleri + Z çift sıyırıcılar

• Elektrik dolabı: IP54, klimalı

• Basınçlı hava sistemi: 6 bar (90 PSI)

• Makine renkleri: RAL 7035 (açık gri) & RAL 7037 (toz grisi)

• Güç Gereksinimleri:

• Voltaj: 480 V ±%5, 3 faz, 60 Hz (UL transformatör dahil)

• Kurulu güç: yaklaşık 50 kW

• Birlikte Verilen Aksesuarlar:

• 8 × HSK 63F takım tutucular

• 8 × ETS 32/40 pensler

• Alet ön ayar cihazı

• Standart anahtarlar ve anahtarlar

• CD kılavuzları (makine ve kontrol)
