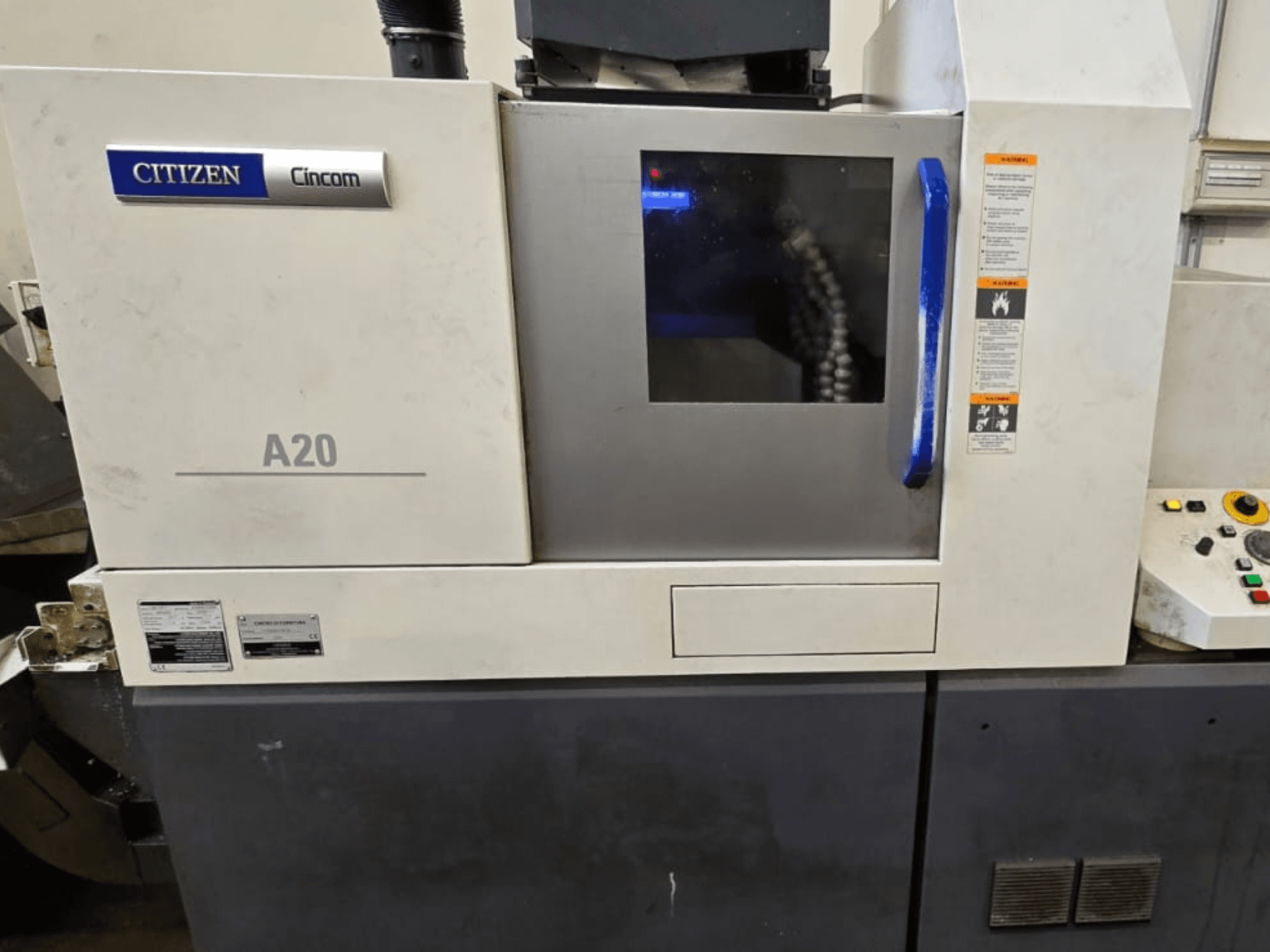

Citizen - A20IT-TUR-CIT-2018-00001

• Durum: Çalışır durumda, çalışırken görülebilir

• Mil çalışma saati: yaklaşık 7.000 saat

• Eksenler/konfigürasyon:

  • Toplam eksen sayısı: 6 (5 lineer: X1, Y1, Z1, X2, Z2 + C ekseni)

  • C ekseni: ana ve karşı iş milinde, çözünürlük 0,001°, 90° indeks 0,27 s

• Çalışma kapasitesi:

  • Maks. çubuk çapı: 20 mm standart; Geniş Delik seçeneği takılı: 25,4 mm (1")

  • Her bir mandrenleme başına maksimum işleme uzunluğu: Senkronize kılavuz burcu ile 200 mm

  • Karşı iş milinden maksimum çıkıntı: 80 mm

• Ana mil:

  • Maksimum hız: 10.000 rpm (25,4 mm delik çapında parametre ile 8.000 rpm'ye sınırlandırılmıştır)

  • Motor gücü: 2,2 / 3,7 kW

  • Maksimum delme: Ø12 mm

  • Maks. kılavuz çekme: M8

• Karşı mil:

  • Maksimum hız: 8.000 rpm

  • Motor gücü: 1,1 / 1,5 kW

  • C ekseni: Evet, çözünürlük 0,001°

• Takım sistemi:

  • Toplam takım konumu: 22 + α

  • Aktif takım: Evet

  • Tahrikli takımlar: 4

  • Tahrikli takım motor gücü: 0,75 kW

  • Maksimum hareketli takım hızı: 8.000 rpm

• Takım düzeni:

  • Takım tutucu grubu: 5 torna takımı, 16 x 16 mm

  • Çapraz tahrikli takımlar: 4 x ER16

  • Ön takım konumları: 4 sabit tahrikli takım + 2 çift ER11 konumu

  • Arka takım konumları: 3 sabit takım + karşı mil üzerinde 1 ER11 tahrikli takım

  • Delik açma takımı çapı: 3 konumda Ø25,4 mm

• Hareket mesafeleri:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• İlerleme/hassasiyet:

  • Hızlı hareket: 30 m/dk (X/Y/Z)

  • Doğrusal çözünürlük: 0,0001 mm

  • Dönme çözünürlüğü: 0,001°

• Sıvılar:

  • Yağ tankı kapasitesi: 180 L

• Kurulum verileri:

  • Güç kaynağı: 200 V ±%10, 50/60 Hz

  • Güç gereksinimi: yaklaşık 13 kVA (yüksek basınçlı soğutma sıvısı ile 15 kVA)

  • Hava beslemesi: 0,5 MPa, 100 NL/dk

• Takılı seçenekler:

  • 25,4 mm (1") iş mili deliğine sahip S393 geniş delik seçeneği

Ek ekipman

• Çubuk besleyici: LNS EXPR S3 320 Z, 3 m kapasite, Ø25 mm'ye kadar

• Yüksek basınçlı soğutma sıvısı sistemi: Citizen 1,5 MPa, 15 L/dk, 50 μm filtre

• Talaş konveyörü: Mafsallı tip, arkadan boşaltmalı

• Uzun parçaların boşaltılması

• Emme ünitesi (sis/duman)
