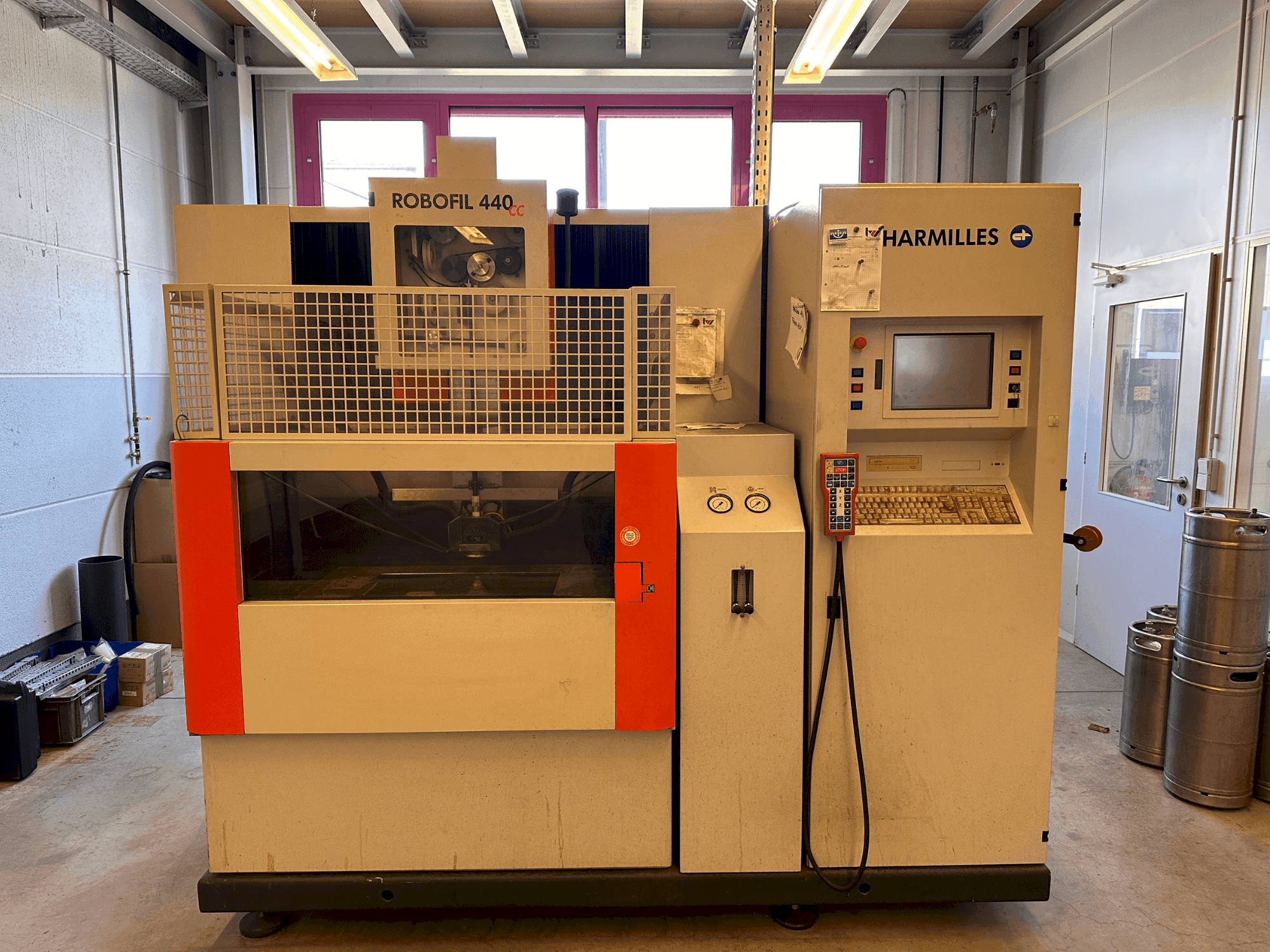

Makine  CHARMILLES Robofil 440 CC - Önden görünüm

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

1,629,400 TL
gindumac fiyatı
(Fabrika fiyatı)
resmi fiyat teklifi al
Makineyi ziyaret
karşı teklif yap
PDF İndir

Başka sorunuz var mı? Bize Ulaşın!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
WhatsApp'tan iletişime geçin
Orijinal dilde göster

Bu 3 eksenli CHARMILLES Robofil 440 CC, 2007 yılında üretilmiştir ve dielektrikle doldurulduğunda toplam sistem ağırlığı 4450 kg olan sağlam bir tasarıma sahiptir. 1200 x 700 x 400 mm maksimum boyutlara sahip 1500 kg'a kadar iş parçalarını işleyebilir. Hassas tel EDM işlemleri için ideal olan bu makine, TFT 12" ekranlı kapsamlı bir kontrol sistemi sunar. Yüksek kaliteli EDM yetenekleri elde etmek istiyorsanız satışta olan CHARMILLES Robofil 440 CC makinesini düşünün. Daha fazla bilgi için bizimle iletişime geçin.

Genel bakış

  • marka: CHARMILLES
  • yıl: 2007
  • MODEL: Robofil 440 CC
  • uygulama tipi: EDM
  • Yer: Almanya
  • makine tipi: Tel Erozyon Makinesi
  • Uygunluk: Hemen

Teknik Bilgiler - CHARMILLES Robofil 440 CC

Genel veri

  • Genişlik Ölçüsü : 2810 mm
  • Derinlik Ölçüsü: 2600 mm
  • Yükseklik Ölçüsü: 2080 mm
  • Makina ağırlığı: 4450 kg

Ana sürücü

  • Eksen sayısı: 3

Hareket

  • X ekseni Hareket: 550 mm
  • Y ekseni Hareket: 350 mm
  • Z ekseni Hareket: 400 mm

İş parçası

  • İş parçası x: 1200 mm
  • Iş parçası y: 400 mm
  • Iş parçası z: 700 mm
  • Iş parçası ağırlığı: 1500 kg

Enjeksiyon Ünitesi

  • Enjeksiyon basıncı: 2/4/8/13 bar

Ek bilgi

    Makine Faydaları

    • Teknik Makine Avantajları:
      • - Toplam dielektrik hacmi: 1200 l
      • - Min. /maks. Dielektrik kalınlığı: 0/435 mm
      • - Standart tel kılavuzları: 0,25 mm
      • - Üç fazlı giriş voltajı: 400 v
      • - Şebeke frekansı (2 versiyon): 50 veya 60 hz
      • - Güç faktörü: 0. 8
      • - Toplam kurulu güç: 10 kva
      • - İzin verilen dalgalanmalar: ±%10
      • - İzin verilen mikro kesintiler: 4 ms
      • - Basınçlı hava beslemesi: 6-7 bar

    Ekstra bilgi

    • - Kontrolör Sayısal kontrol TFT 12"/ Tüm sistemin boyutları (GxDxY) mm 2600x2810x2240/ Dielektriksiz sistemin toplam ağırlığı kg 3300/ Dielektrikli sistemin toplam ağırlığı kg 4450/ Çalışma alanı/ Maksimum iş parçası boyutları mm 1200x700x400 Maksimum iş parçası ağırlığı kg 1500/ Min./maks. Dielektrik kalınlığı mm 0/200/ Basınçlı hava beslemesi/ Basınç bar 6…7 bar/ Minimum akış hızı l/dak 150/ Eksenler/ Hareket X, Y, Z mm 550x350x400/ Hareket U, V mm 550/350/ Konik açı/yükseklik °/mm ±30/400/ Ölçüm çözünürlüğü X, Y, U, V, Z µm 0,05/ Eksenlerin hareket hızı mm/dak 0…3000/ X, Y, U, V, Z eksenleri için çarpışma koruması/ Dielektrik/ Tip Deiyonize su/ Toplam dielektrik hacmi L 1200/ Filtre kartuşları 4/ Deiyonize şişeler 1/ Toplam deiyonize reçine hacmi L 20/ Elektrot / Tel/ Standart tel kılavuzları mm Φ 0,25/ Programlanabilir tel çekme kuvveti daN 0,3…2,5/ Programlanabilir tel açma hızı m/dak 0,5…15/ Otomatik tel geçirme mm Φ 0,1/0,2/0,25/0,3/ Otomatik tel yeniden geçirme mm Φ 0,2/0,25/0,3/ Otomatik geçirme için minimum pilot delik çapı/ mm Φ 0,8/ 0,25 mm tel ile otomatik geçirme için maksimum yükseklik/mm 220/ DIN standartlarına göre izin verilen tel makarası ağırlıkları ve tipleri kg: 1,6 (K100) – 8(K160)/ JIS standartlarına göre: 3(P3) – 5(P5)/ Elektrik dolabı/ Üç fazlı giriş gerilimi V 400/ Şebeke frekansı (2 versiyon) Hz 50 veya 60/ İzin verilen dalgalanmalar ±%10/ Toplam kurulu güç: 10 kVA/ İzin verilen mikro kesintiler ms cinsinden: 13,5 A/ Güç faktörü: 0,8/ Ekran: 12" TFT/ Mevcut standart diller: Fransızca, İngilizce, Almanca, İtalyanca, İspanyolca/ Kullanıcı hafıza kapasitesi: 6 GB/ İşletim sistemi: Windows XP SP2/ CD-ROM/ Ethernet portu, USB/ Paralel port/ Uzaktan kumanda/ Alfanümerik klavye: PC/ İzin verilen ortam koşulları/ Optimum doğruluk için sıcaklık: 20±1°C/ Optimum ekipman için sıcaklık: 15…30°C/ İzin verilen bağıl nem: 40…80%/ Maks. Makinenin gürültü emisyonu: 76 dB(A)/ Termal stabilizasyon süresi: 3 saat/ Elektrikli ekipman koruma derecesi: IP 43

*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
