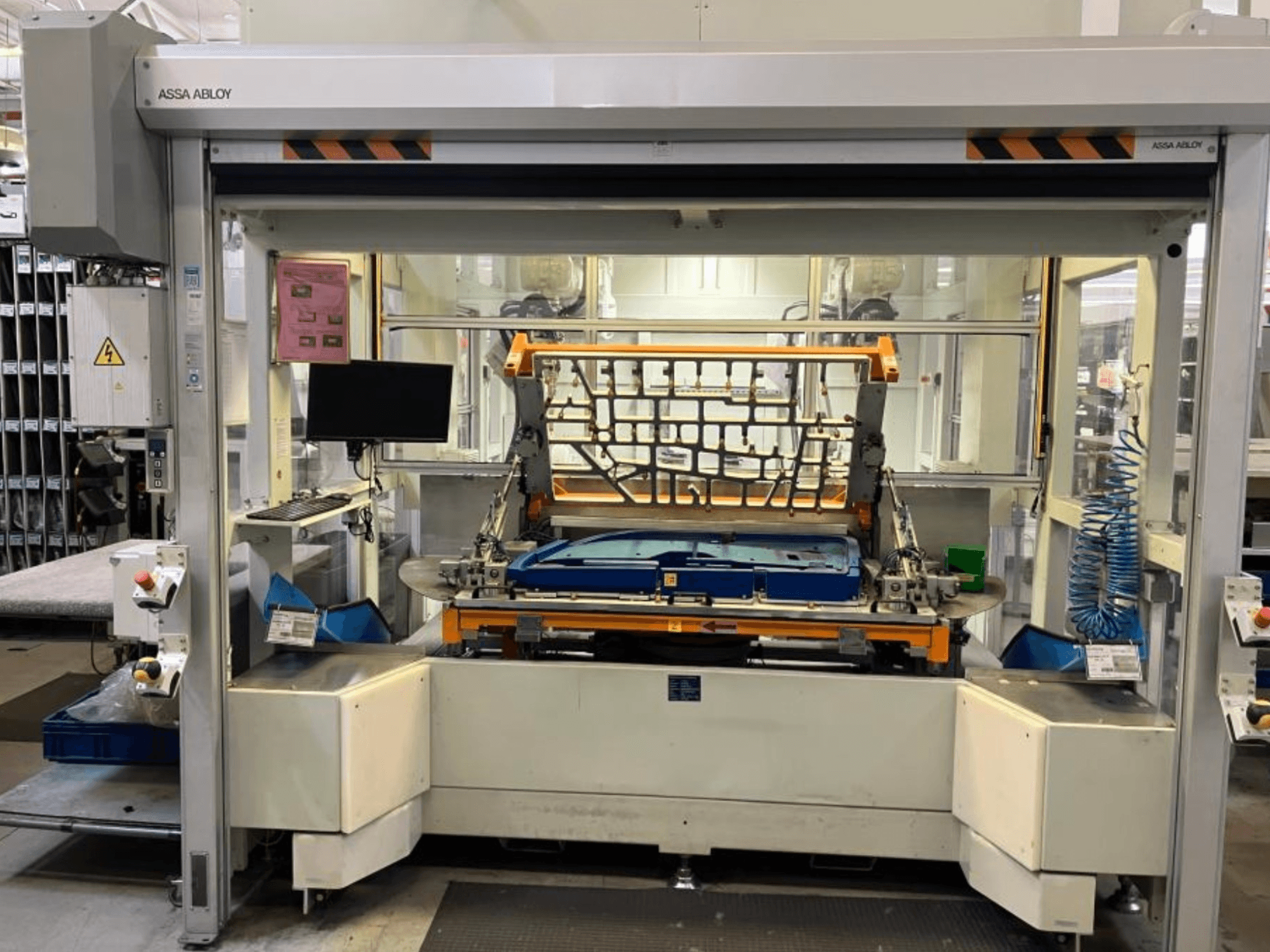

CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

CHANGO Makinesi

• Ultrasonik Kaynak Sistemi

• Kontrol Ünitesi Markası: Siemens

• Kontrol Ünitesi Modeli: S7-300 / S7-1500 PLC

• Robot Sayısı: 2

• Yükleme / Boşaltma Yüksekliği: 900 mm

• Döngü Süresi: 262 s (yükleme/boşaltma hariç)

• İstenen Döngü Süresi: 350 s

• Döner Tabla Dönüş Açısı: 180°

• Kaynak Noktası Sayısı: 85

• Yüzey Kaynak Noktaları: 10

• Pim Sabitleme Noktaları: 71

• Nabız Sabitleme Noktaları: 4

• Robot Başına Sonotrod Sayısı: 3

• Sonotrod Değiştirme Süresi: 10 s

• Nokta Başına Kaynak Süresi: 5 s

• Ultrasonik Jeneratör Markası: Herrmann

• Jeneratör Gücü: 1 kW

• Ultrasonik Frekans: 35 kHz

• Dönüştürücü Frekansı: 35 kHz

Robotlar Dahil

• Üretici: ABB

• Model: IRB 2600-20/1,65

• Adet: 2

• Yük Kapasitesi: 20 kg

• Eksen Sayısı: 6 (robot başına)

• Maks. Uzanma Mesafesi: 1650 mm

• Robot Ağırlığı: 272 kg

• Robotlar için kontrolör: ABB Robot Kontrolörü

Ek Donanım

• Döner İndeksleme Masası

• 2 adet fikstür (PU + Pirinç Ek Parçalar)

• Herrmann Ultrasonik Jeneratörler (2 adet)

• Herrmann Dönüştürücüler (6 adet)

• Dahili Sonotrod Soğutma

• Hızlı Takım Değiştirici

• Pnömatik Bileşenler (Festo)

• Doğrusal Kılavuzlar (ABBA / HIWIN)

• Omron / Schneider Elektrik Bileşenleri

• Elektrik Kontrol Kabini

• Siemens TP1200 Dokunmatik Panel

• Egzoz Sistemi

• Elektrikli Panjur

• Emniyet Işık Bariyeri (SICK / Leuze)

• Pilz Güvenlik Anahtarı

• Hava Silindirleri

• Hacim Sensörleri

• Basınç Göstergesi

• Bakım Kapısı

• Makine Şasisi

• Ayarlanabilir Ayak Pedleri
