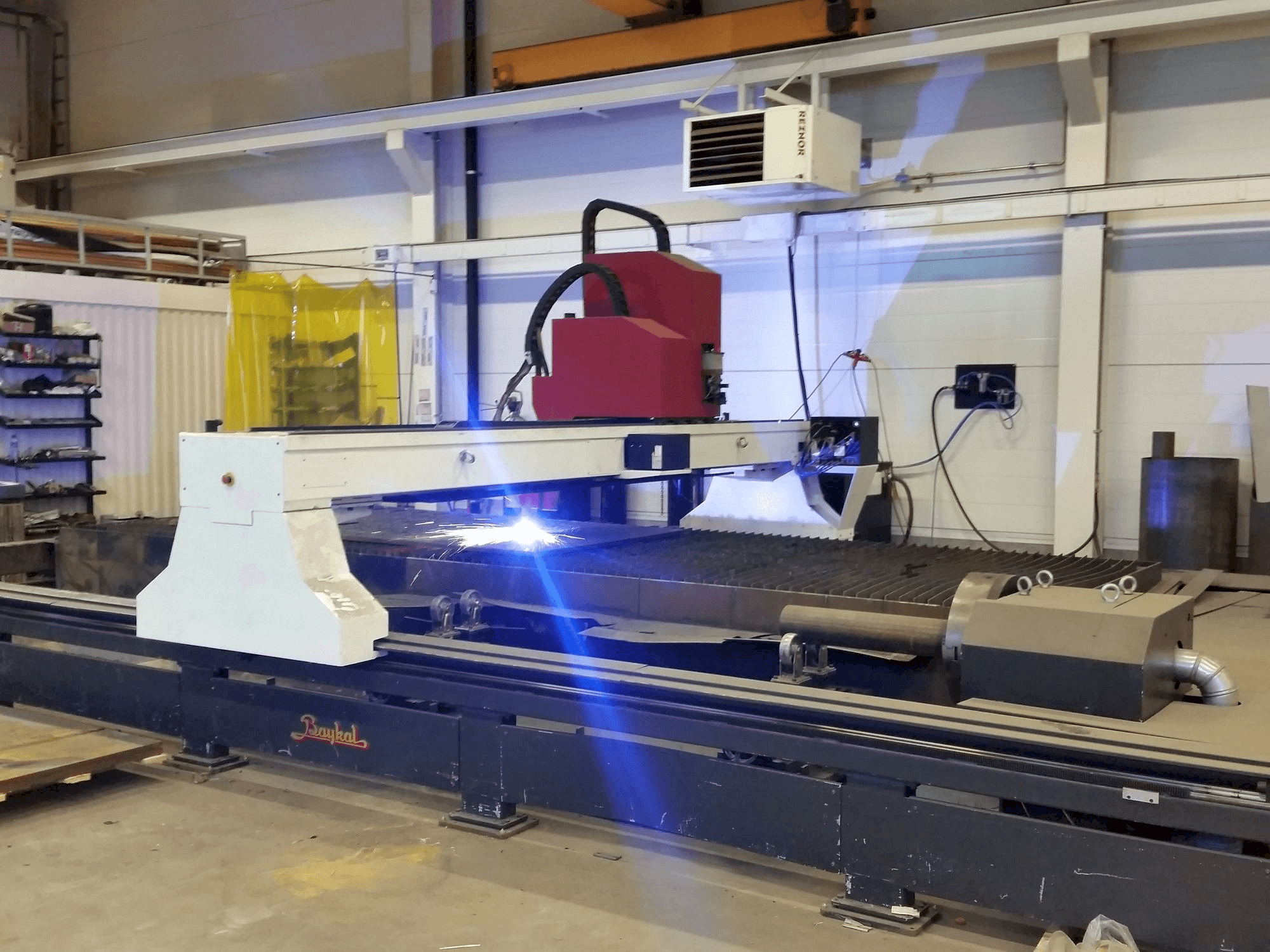

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Makine Faydaları

Niteliksel Makine Faydalari

• Kesim tablası, tabla üzerindeki her türlü ağırlık altında konumlandırma doğruluğunu sağlamak için çapraz kirişten ve makine çerçevesinden bağımsız olarak yapılmıştır.
• Kesme kafasında, kesme kafasının kesme yüksekliğinin otomatik olarak ayarlanması için sensörler bulunur.
• Plazma kesme kafasında çarpışma koruması, makine aşağıdakiler için elektrikli ekipmanla birlikte gelir: 400v
• Otomatik ekstraksiyon sistemi ile entegre kesitli kesme masası, daha iyi ekstraksiyon için çalışma yüzeyinde açılan ekstraksiyon kapakları, plazma kesme kafası: kablo çekme zinciri dahil
• "yüksek çözünürlüklü tip plazma besleme ünitesi, parçaların bilgisayar aracılığıyla yerleştirilmesi/optimizasyonu için programlama yazılımı, regülatör: tek çıkış
• Plazma ve katkı gazlarının seçimi için manuel/otomatik gaz konsolu, toz ve duman toplama için yüksek kapasiteli hava filtre ünitesi (isteğe bağlı), hortum paketi: kesme kaynağı için hortum paketi, gaz beslemesi: gaz beslemesi için hortum paketi
• Bir sarf malzemesi seti (nozullar, elektrot, nozul tutucusu, manifoldlar vb. ), konumlandırma hızı: 20 000 mm/dak'ya kadar
• Çalışma sıcaklığı : -10° c ila +30° c arası, egzoz sistemi : pnömatik kapaklarla cnc çalıştırılır, motorlu eksenler : sol ve sağ tarafta iki fırçasız ac servo motor, çapraz y eksenleri : kremayer ve pinyon tahriki ile çift taraflı, motor x eksen: fırçasız ac servo motor, enine x ekseni: kremayer ve pinyon ve dişli tahrik aracılığıyla
• Çalışma y ekseni : çift taraflı, iki yönlü uzunlamasına çalışma, çalışma x ekseni : çift taraflı enine çalışma, kılavuz y ekseni : doğrusal kılavuzlar, kılavuz x ekseni : doğrusal kılavuz, kılavuz x ekseni : doğrusal kılavuz
• Plazma kaynağı: hypertherm hydefinition plazma hpr260xd, otomatik gaz konsolu, kontrol: technos pc12 (abd'de üretilmiştir) windows tabanlı, yazılım paketi: pc için lantek yerleştirme yazılımı (lantek expert ii)

Teknik Makine Faydalari

• Boru kesme fonksiyonu Ø50-600mm
• Eğimli kafa
• 6 istasyonlu matkap ve diş açma ünitesi, maksimum Ø20 mm matkap, maksimum Ø16 mm diş
• Önden bakıldığında makinenin sol tarafında konumlandırılmış, kesme bomu üzerindeki panel yerine sabit kontrol paneli.
• Kesme genişliği: 2200mm
• Kesme uzunluğu: 6400mm
• Y ekseninde çift taraflı senkronize servo sürücü = kesme kafasının uzunlamasına hareketi
• X ekseninde tek senkronize servo sürücü = kesme kafasının enine hareketi
• Ac servo tahrikli motorlar (fırçasız)
• ± 0,05 mm konumlandırma doğruluğu ile 20 mt/dak hızlı konumlandırma hızı
