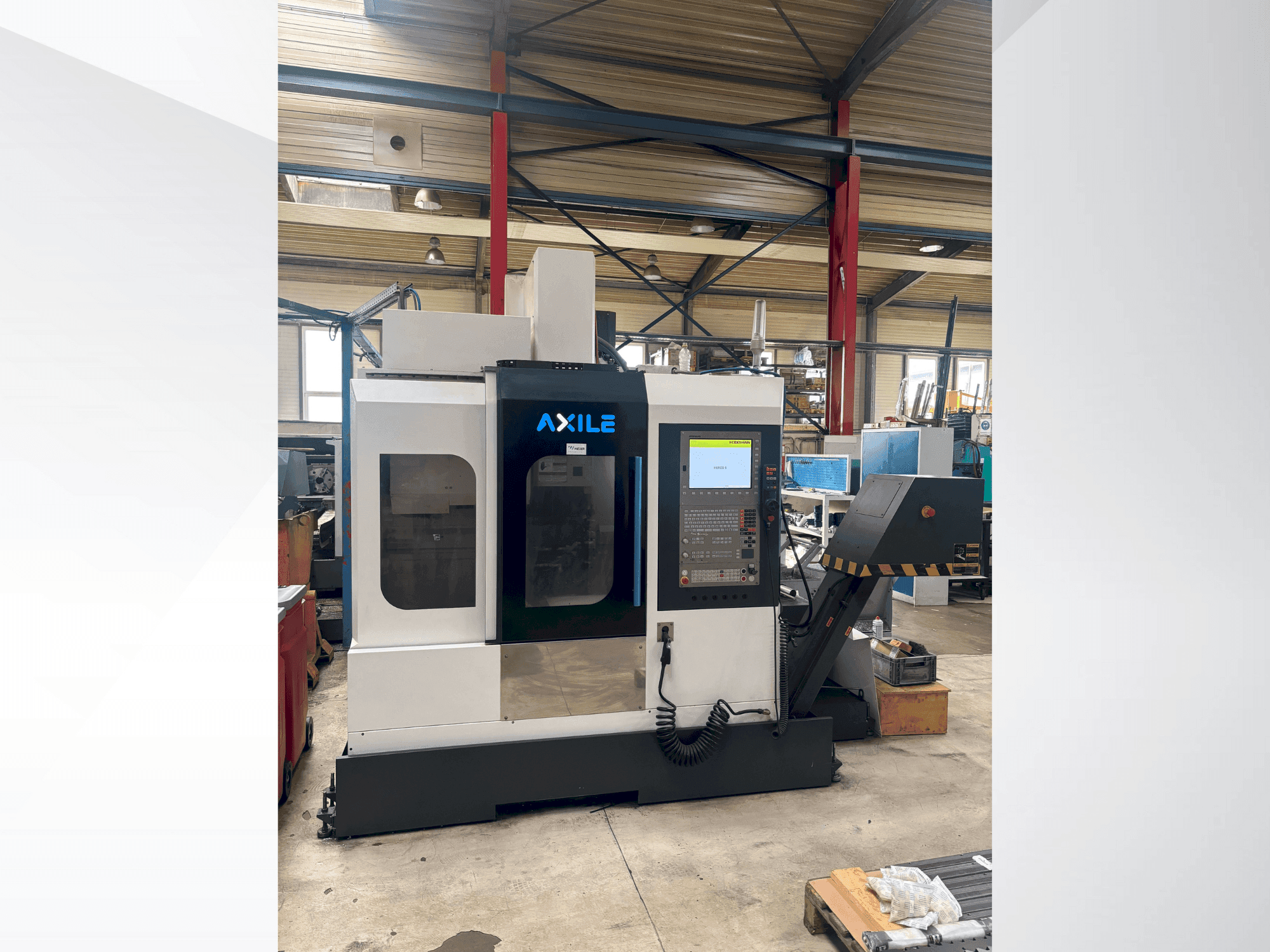

AXILE - V4AT-MIL-AXI-2019-00001

Ek ekipman

• T-yuvaları: 16 × 100 mm (4 adet)
• Hız: Standart: 12000 rpm /Opsiyonel: 18000 rpm veya 24000 rpm
• Motor gücü: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / Opsiyonel: 20 kW
• Eksenel Doğruluk Kontrolü (AAC) / Mil Titreşim Denetimi (SVS) / Alet Ucu Konumlandırma Kontrolü (TPC)
• Standart: 30 veya 32 araç/ Opsiyonel: 40 araç
• Takım tutucu: BT / CAT / DIN 40 / HSK 63 /Değişim süresi (takım-takım): 1,55 sn (50 Hz) / 1,31 sn (60 Hz)
• Maksimum Takım Ölçüleri: Çap: Ø75 mm (boş komşu bölme ile Ø125 mm) / Uzunluk: 300 mm / Ağırlık: 7 kg
• Takım değiştirici (ATC) Tipi: Kol değişimi
• ISO40 sıralı mil (12000 rpm, CTS fonksiyonu ile) / Mil yağ soğutucusu / Kol takım değiştirici (30/32 takım)
• Soğutma tankı (20 bar) / Kazıyıcı talaş konveyörü / Her 3 eksen için doğrusal kodlayıcı / Geri yıkama cihazı / Yıkama tabancası / Isı eşanjörü / 4. eksen hazır (anahtarlama devresi)

Makine Faydaları

Teknik Makine Faydalari

• Tablo: boyut: 770 × 410 mm / yükseklik: 820 mm / maks. Yük: 400 kg
• Doğruluk: tekrarlama doğruluğu (x/y/z): ±0,01 mm / konumlandırma doğruluğu: 300 mm üzerinde 0,01 mm / besleme hızı (hızlı geçiş): 36 m/dak (x/y/z)
• Kılavuz raylar: doğrusal kılavuzlar (35 mm bilyalı) x: 300 mm mesafe/ y: 620 mm / mesafe z: 400 mm/ mesafe
• Eksen tahriki: devir daimli bilyalı vidalar: Ø32 × p12 × c3 (x, y, z için)
• Maksimum yük ağırlığı: 160 kg (standart) / 200 kg (opsiyonel)
• Taban alanı: 3195 × 1910 mm
• Mil merkezi z ekseni korumasına: 475 mm/mil burnu tablaya: 100-550 mm
