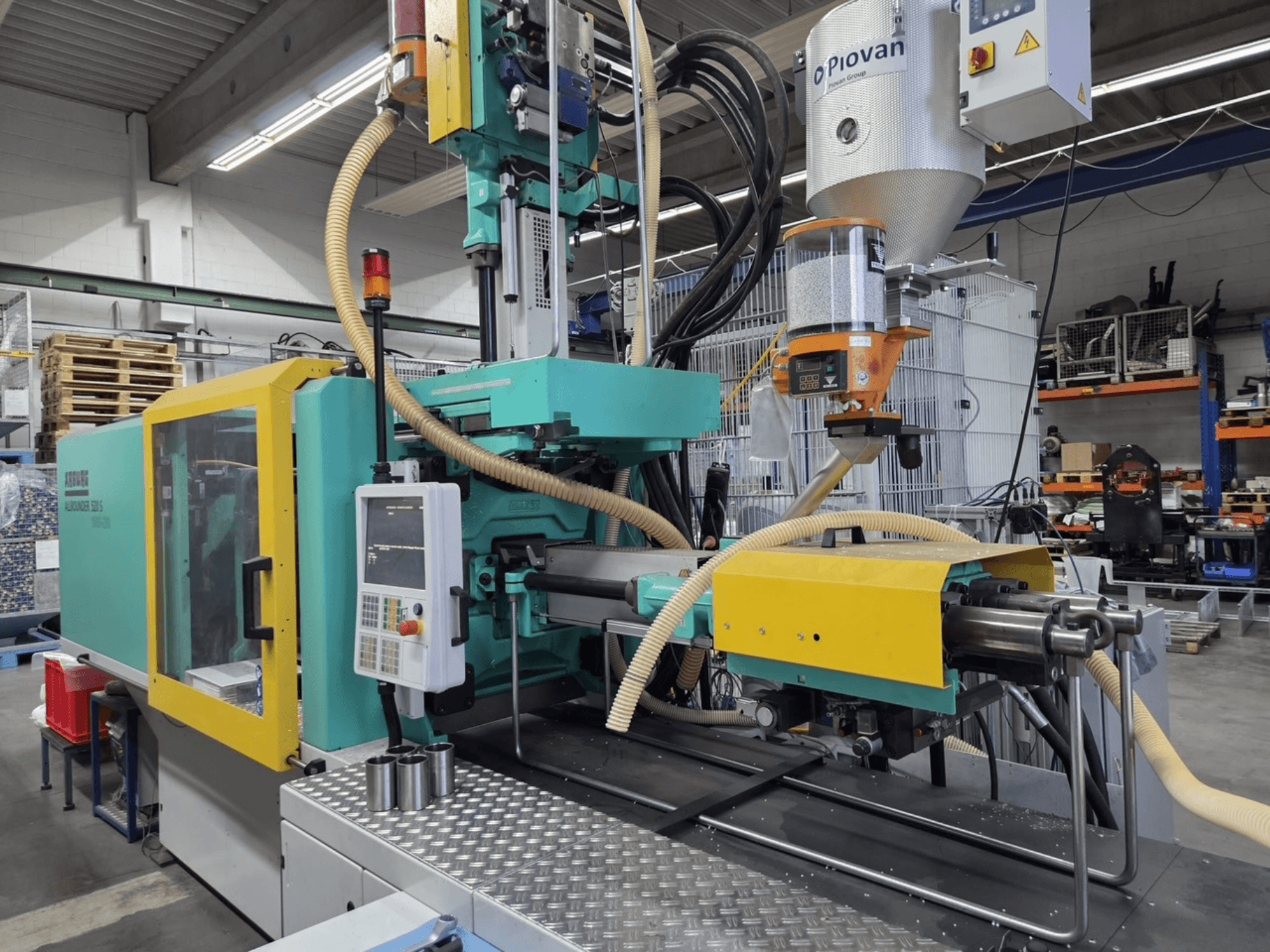

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Enjeksiyon üniteleri ve plastikleştirme

  • 1. enjeksiyon ünitesi:

    • Komple termoplastik silindir, 30 mm, aşınmaya karşı yüksek dirençli

    • Nozul temas kuvveti kontrollü, programlanabilir

    • aXw Kontrol VidasıPilot

  • 2. enjeksiyon ünitesi:

    • 2. enjeksiyon ünitesi 290, dikey

    • Komple termoplastik silindir, 30 mm, aşınmaya karşı yüksek dirençli

    • Nozul ucu ile 30 mm açık nozul; uzatılmış nozul ucu +20 mm; yarıçap 15

    • Açık nozul için ısıtma bandı

    • Nozul temas kuvveti kontrollü, programlanabilir

    • aXw Kontrol VidasıPilot

  • Standart sonsuz dişli kaplin; kaplin geometrisi: çift taraflı

  • Çok bileşenli işleme; 2. enjeksiyon ünitesi için kısa yolluklar üzerinde ayırma hattı kurulumu

  • Kalıp ile enjeksiyon kapatma ("uçan enjeksiyon")

• Tahrik, hidrolik ve soğutma

  • 30 kW motorlu tahrik ünitesi

  • 65 l/dak şarj akış hızı

  • Basınç akümülatör modülü, 64 l depolama hacmi (maks. 230 bar); akümülatör tahriki

  • Sürekli yağ soğutma ve filtreleme; artırılmış soğutma kapasitesi

  • Makine soğutma devreleri kontrollü

• Sıkıştırma sistemi, ejektör ve çekirdek çekme

  • Sıkıştırma plakası seti; merkezi Ø 125 mm

  • Minimum montaj yüksekliği 450 mm (uzatılmış)

  • Ejektör basıncı P/Q kontrollü (T2 gerektirir); ejektör çapraz

  • Çekirdek çekme:

    • Çekirdek çekme 1 eşzamanlı hareket (P/Q kontrollü, programlanabilir)

    • Çekirdek çekme 2 eşzamanlı hareket (P/Q kontrollü, programlanabilir)

    • Çekirdek çekme 3 eşzamanlı hareket (P/Q kontrollü, programlanabilir)

    • Pnömatik karot çekme kontrolü 4 basınç düşürücü dahil

    • Elektrikli karot çekme kumandası 1 (VE 436/00 gerektirir)

• Alet pnömatik/hidrolik bağlantıları

  • Elektrik bağlantısı pnömatik NVD 1 (alet içinde)

  • Elektrik bağlantısı pnömatik NVD 2 (alet içinde)

  • Elektrik ve hidrolik bağlantı NVD 3 (alet içinde)

  • Elektrik ve hidrolik bağlantı NVD 4 (alet içinde)

  • Basınç düşürücülü üfleme cihazı 1; üfleme cihazı 2 için bağlantı

• Soğutma suyu ve kalıp devreleri

  • Soğutma suyu için kapatma vanası (giriş); soğutma suyu için kapatma vanası (giriş 2)

  • Soğutma suyu filtresi 100 µm (giriş)

  • Sabit kalıp plakasına 3 soğutma suyu devresi; hareketli kalıp plakasına 3 soğutma suyu devresi

  • 7 serbest soğutma devresine sahip 2. soğutma suyu dağıtıcısı (manuel) için temel ekipman

• Kontrol ve elektrik

  • Selogica doğrudan kontrol; teknoloji seviyesi

  • Isıtma devreleri için sigorta koruması (16 A ile 1-6)

  • Kalıp ısıtması için 15 elektrikli ısıtma devresi

  • Isıtma devreleri için yükseltme fonksiyonu (sıcak yolluk)

  • Üst koruma açık, güvenlik mesafesine yükseltilmiş

  • Yanıp sönen ışıklı arıza göstergesi

  • Çipli kart ile operatör yetkilendirmesi (EUROMAP 65)

• Arayüzler ve bağlantı

  • Konveyör bandı için arayüz (makine tabanı)

  • SELOGICA arayüzlü altı eksenli robot için hazırlanmıştır

  • Robot arayüzü (EUROMAP 67), 50-pin

  • Acil durdurma arayüzü (24 pimli, 2 kanallı)

  • Elektrikli eksen kontrolü için temel ekipman

  • Ana bilgisayar arayüzü OPC-UA

  • Sıcaklık kontrol ünitesi arayüzü (20 mA); sıcaklık kontrol kablosu HB-THERM

  • Seri yazıcı arayüzü USB; harici USB klavye arayüzü

  • Veri depolama için CompactFlash arayüzü

  • Renk karıştırma ünitesi için arayüz (1. ve 2. enjeksiyon ünitesi)

  • Soket şeridi 1 CEE + 1 Schuko (ek)

  • Priz şeridi 3 CEE + 3 Schuko (ayrı besleme)

  • Emniyet kapısı için arayüz (EUROMAP 73); emniyet kapısı kilidi için konektör (EM73)

• Ekipman paketleri

  • Alet sıcaklık kontrolü

  • Eksen izleme

  • Alet hareketleri

  • Başlatma ve kapatma

Ek ekipman

• Listeye açıkça dahil edilmiş harici aksesuar yoktur.

• Harici ekipman için makine hazırlığı/arayüzleri mevcuttur:

  • Altı eksenli robot (SELOGICA prep, EUROMAP 67)

  • Konveyör bant arayüzü

  • Sıcaklık kontrol ünitesi arayüzü (20 mA)

  • Renk karıştırma ünitesi arayüzü (2. enjeksiyon ünitesi dahil)

  • Güvenlik kapısı arayüzü (EUROMAP 73)
