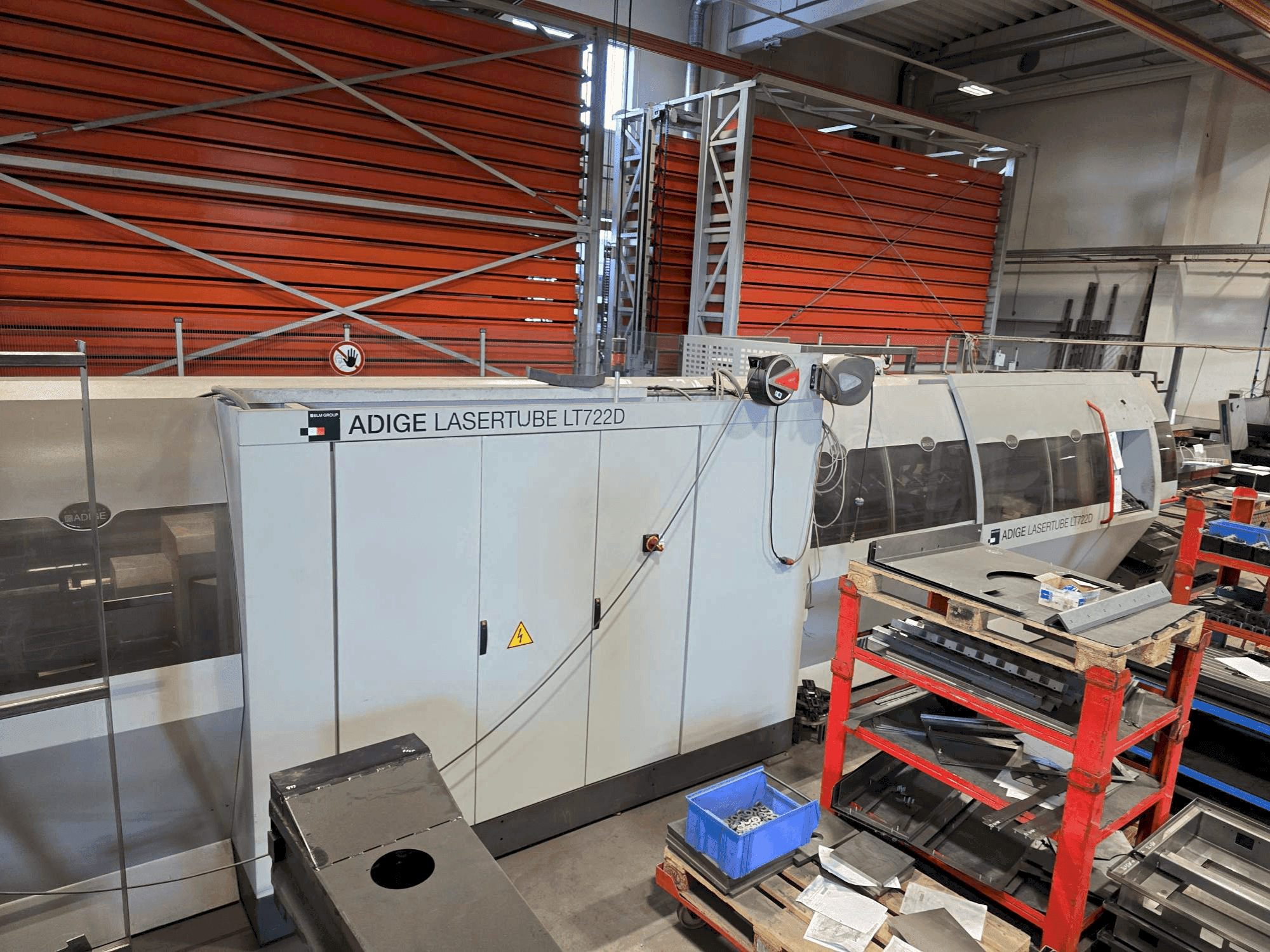

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Yarı sızdırmaz, difüzyon soğutmalı co2 lazer kaynağı rofin dc 025 kompakt. Nominal güç: 2500 w.

• İşlenecek boru için 1-cnc eksen kontrollü destek ile otomatik boşaltma sisteminin ana modülü

• Program kontrollü boşaltma

• Otomatik boşaltma sisteminin 4500 mm'ye kadar parça uzunlukları için genişletme modülü

• İyi parçaların öne (masa tarafı) ve arkaya (yükleyici tarafı) ayrılması

• Kesilmiş parçaların ve offcutların bir kasete ayrılması

• Açık profillerin (düz, l, c ve u profiller) işlenmesi için uygundur

• Açık profiller için özel mekanik cihazlar ve proses modifikasyonları

• Yumuşak çelik veya paslanmaz çelikten yapılmış boruların işlenmesi için uygundur

• Yuvarlak boru boyutları: Ø 12-140 mm

• Kare boru boyutları: 12 x 12 mm ila 120 x 120 mm

• Dikdörtgen/düz-oval boru boyutları: yan 10 mm'den maksimum 140 mm'ye kadar

• Dikdörtgen/düz-oval borular için maksimum yan fark: 110 mm

• İş parçası zarfı: Ø 170 mm daire içinde yazılı

• Maksimum boru ağırlığı: 15 kg/m; toplam maksimum 100 kg

• Ekipman ve Boşaltma Cihazı Özellikleri

  • Hassas yüzeyli tüpler/borular için 6,5 m demet yükleyici ekipmanı: Malzeme beslemesi için zincirlerin kauçuk kaplaması. Tüp/boru yükleme ve ayırmaya kadar tutma parçalarının plastik kaplaması.

  • Otomatik Boşaltma Cihazının ana modülü, ile: İşlenecek tüp/boru için 1-CNC eksen kontrollü destek. Program kontrollü boşaltma.

  • Otomatik Boşaltma Cihazının 4.500 mm'ye kadar kısmi uzunluklar için genişletme modülü: İyi parçaların ayrıştırılması: Öne doğru (konsol tarafı), 250 mm'den 4.500 mm'ye kadar. Arkada (yükleyici tarafı) 4.000 mm'ye kadar. Mahsul uçlarının ve 250 mm'nin altındaki uzunluklardaki kalıntıların bir kasete ayrılması.

  Tüp/Boru Özellikleri

  • Yuvarlak Borular: Çap $\text{12 mm}$ ila $\text{140 mm}$.

  • Kare Borular: $\text{12 x 12 mm}$ ila $\text{120 x 120 mm}$.

  • Dikdörtgen/Düz Oval Borular: $\text{10 mm}$ kenardan maksimum $\text{140 mm}$ kenara kadar. Maksimum kenar farkı: $\text{110 mm}$. Bir $\text{170 mm}$ çaplı daire içine yazılabilir olmalıdır.

  • Maksimum Tüp/Boru Ağırlığı: $\text{15 kg/m}$ (maksimum toplam 100 kg).

Ek ekipman

• PRECITEC AK-HP temassız mesafe kontrolü için üniversal kesme kafası tutucusu

• Güçlendirilmiş seramik parçalı kapasitif mesafe sensörü

• 25 bar'a kadar basınç dayanımı

• Lens tutucu/üst lens alanı için karışık soğutma (su ve kuru hava)

• Seramik parçanın ve nozulun kuru hava ile soğutulması

• Başlangıç uzunlukları 3200 ila 6500 mm arasında olan otomatik boru demeti yükleyici

• Gezer vinç ile yükleme mümkün

• Kare, dikdörtgen ve düz oval borular için özel kaldırma yükleyici ekipmanı

• Uzunluk ölçüm istasyonu ile tüp ayırma

• Hassas yüzeyli borular için 6500 mm demet yükleyici ekipmanı

• Artube yerleştirme yazılımı dahildir
